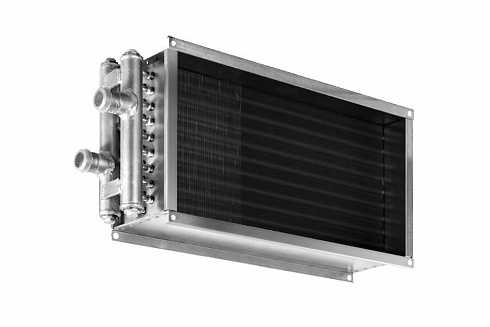

Описание
9 моделей с 2- и 3-рядными теплообменниками в каждом из них.
Назначение
- Нагрев воздуха в системах вентиляции и воздушного отопления.
Применение
- Жилые, общественные и производственные помещения.
- Теплоноситель-вода или незамерзающие смеси.
- Максимально допустимое давление 16 бар.
- Максимальная температура входящей воды 150°С.
Конструкция и материалы
- Медно-алюминиевый теплообменник с механически расширенными трубами.
- Корпус из оцинкованной стали не менее 1,0 мм.
- Шаг оребрения 2,1 мм.
- Пайка калачей припоем с 2 % содержанием серебра, что обеспечивает высокое качество паяных деталей.
- Стальной коллектор с защитным покрытием, наружная резьба 1", заглушки, установочные места с резьбой 1/2" для монтажа воздухоотводчика.
- Открытая сторона труб оснащена защитным экраном.
Регулирование производительности
- Смесительным узлом MST (аксессуар).
Монтаж
- Внутри помещения.
- Непосредственно в прямоугольный канал.
- К ответным фланцам воздуховодов или других узлов вентсистемы.
- Расстояние до другого вентустройства должно быть не менее диаганального размера нагревателя.
- Коллектором в сторону для обеспечения отвода воздуха из коллектора.
- Воздухоотводчик должен устанавливаться в наивысшей точке коллектора.
- Если воздухоотводчики не устанавливаются, то места их установки герметично закрываются резьбовыми заглушками.
- Обязательна 2-ступенчатая защита от замерзания. На первой осуществляется непрерывный контроль температуры воды с помощью контактного или погружного датчика температуры SHUFT в зависимости от требуемого диапазона температур. На второй ступени контролируется температура воздуха при помощи термостата защиты от замерзания SHUFT, подбираемого в зависимости от типоразмера теплообменника.
Преимущества
- Оптимизированные массогабаритные показатели экономят место при размещении.
- Применение высокотехнологичных материалов обеспечивает повышенный ресурс.
- Увеличенная теплоотдача за счет меньшего шага оребрения.

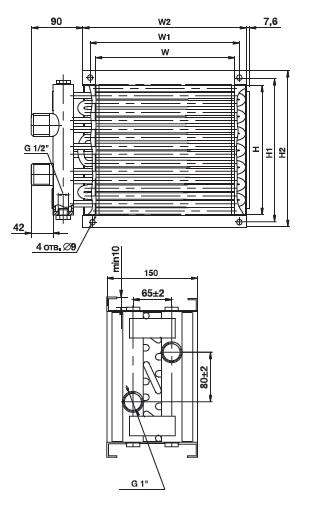

Модель | Размеры, мм | Вес, кг | Цена, руб | |||||||
|
W | H | W1 | H1 | W2 | H2 | ||||
Двухрядные | ||||||||||
1 | WHR 300x150-2 | 300 | 150 | 320 | 172 | 340 | 192 | 3,6 | 6134 | |
2 | WHR 400x200-2 | 7263 | ||||||||
3 | WHR 400х300-2 | 400 | 200 | 420 | 222 | 440 | 242 | 5 | по запросу | |
4 | WHR 500x250-2 | 500 | 250 | 520 | 272 | 540 | 292 | 6,4 | 7773 | |
5 | WHR 500x300-2 | 500 | 300 | 520 | 322 | 540 | 342 | 7,2 | 8277 | |
6 | WHR 600x300-2 | 600 | 300 | 620 | 322 | 640 | 342 | 8,1 | 9512 | |
7 | WHR 600x350-2 | 600 | 350 | 620 | 372 | 640 | 392 | 9 | 10883 | |
8 | WHR 700x400-2 | 700 | 400 | 720 | 422 | 740 | 442 | 10,8 | 14671 | |
9 | WHR 800x500-2 | 800 | 500 | 820 | 522 | 840 | 542 | 14,1 | 17474 | |
10 | WHR 900x500-2 | 17932 | ||||||||
11 | WHR 1000x500-2 | 1х000 | 500 | 1х020 | 522 | 1х040 | 542 | 16,3 | 24038 | |
Трехрядные | ||||||||||
12 | WHR 300x150-3 | 300 | 150 | 320 | 170 | 340 | 190 | 3,9 | 7291 | |
13 | WHR 400x200-3 | 400 | 200 | 420 | 220 | 440 | 240 | 5,5 | 8370 | |
14 | WHR 500x250-3 | 500 | 250 | 520 | 270 | 540 | 290 | 7,4 | 9139 | |
15 | WHR 500x300-3 | 500 | 300 | 520 | 320 | 540 | 340 | 8,5 | 10403 | |
16 | WHR 600x300-3 | 600 | 300 | 620 | 320 | 640 | 340 | 9,5 | 11558 | |
17 | WHR 600x350-3 | 600 | 350 | 620 | 370 | 640 | 390 | 10,7 | 14744 | |
18 | WHR 700x400-3 | 700 | 400 | 720 | 420 | 740 | 440 | 13,2 | 20259 | |
19 | WHR 800x500-3 | 800 | 500 | 820 | 520 | 840 | 540 | 17,4 | 24450 | |
20 | WHR 900x500-3 | 26626 | ||||||||
21 | WHR 1000x500-3 | 1х000 | 500 | 1х020 | 520 | 1х040 | 540 | 20,5 | 31978 |
