Арт. 46154
Описание

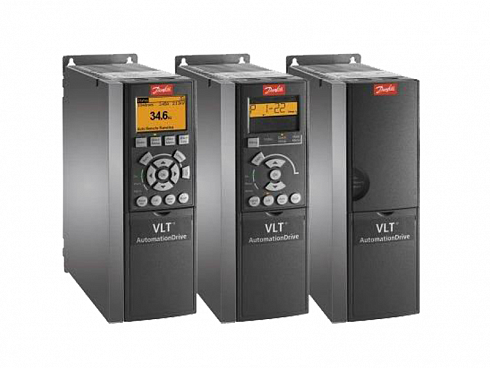

18 моделей в корпусе IP20 и 17 моделей в корпусе IP54.
Назначение
- Регулирование скорости вращения стандартных трехфазных асинхронных электродвигателей вентиляторов и, соответственно, расхода воздуха, создаваемого ими.
- Включение режима работы при пожаре позволяет применять привод в системах противопожарной и противодымной вентиляции
Применение
- Промыщленные установки, системы отопления,вентиляции и кондиционированиявоздуха.
- Вентиляторы системы пожаротушения, подпора воздуха и дымоудаления.
Конструкция и материалы
- прочный монолитный корпус.
- Уникальная концепция охлаждения без принудительного обдува электроники.
- В моделях IP54 панель управления встроена в корпус.
- В моделях IP20 модель управления приобретается отдельно.
Регулирование производительности
- Частотное регулирование
Монтаж
- На стену.
- В вентилируемый шкаф автоматики.
Преимущества
- Сертификат разрешающий применение в противопожарных системах.
- Снижение энергопотребления до 15%.
- Безотказная работа в неблагоприятных условиях.
| Сеть питания (L1, L2, L3) | |
| Напряжение питания | 380-480 B+10% |
| Частота питающей сети | 50/60 Гц |
| Коэффициент мощности | (>0,98) |
| Частота коммутации входа L1, L2, L3 | не более 1 раза в минуту |
| Выходные данные (U, V, W) | |
| Выходное напряжение | 0-100% от напряжения питания |
| Частота коммутации выхолда U, V, W | без ограничения |
| Время разгона | 1-3600 с |
| Выходная частота | 0-400 Гц |
| Цифровые входы | |
| Число программируемых цифровых входов | 4 |
| Логика | PNP или NPN |
| Уровень напряжения | 0-24 В постоянного тока |
| Аналоговые выходы | |
| Число аналоговых входов | 2 |
| Типы аналоговых входов | напряжение или ток |
| Уровень напряжения | от 0 В до +10 В |
| Уровень тока | от 0/4-20 мА |
| Аналоговые входы (могут использоваться в качестве цифровых входов) | |
| Число программируемых аналоговых выходов | 2 |
| Диапазон токов на аналоговом выходе | 0/4-20 мА |
| Релейные выходы | |
| Число программируемых релейных выходов | 2 (240 В переменного тока, 2 А и 400 В переменного тока, 2 А) |
| Сетевые протоколы | |
| Стандартные встроенные протоколы | N2 Metasys |
| BACnet MSTP | FLN Apogee |
| FC Protocol | Modbus RTU (rS 485) |
| Выходная мощность, кВт | Номер для заказа | Покрытие плат | Типоразмер | Номинальный ток, А | Цена, руб |
| 0,37 | 131L9861 | Есть | H1 | 1,2 | 21767 |
| 0,75 | 131L9862 | Есть | H1 | 2,2 | 25194 |
| 1,5 | 131L9863 | Есть | H1 | 3,7 | 33487 |
| 2,2 | 131L9864 | Есть | H2 | 5,3 | 40742 |
| 3 | 131L9865 | Есть | H2 | 7,2 | 45605 |
| 4 | 131L9866 | Есть | H2 | 9,1 | 48715 |
| 5,5 | 131L9867 | Есть | H3 | 12 | 56369 |
| 7,5 | 131L9868 | Есть | H3 | 15,5 | 63465 |
| 11 | 131L9869 | Есть | H4 | 23 | 81563 |
| 15 | 131L9870 | Есть | H4 | 31 | 93443 |
| 18 | 131L9871 | Есть | H5 | 37 | 117919 |
| 22 | 131L9872 | Есть | H5 | 42,5 | 138410 |
| 30 | 131L9873 | Нет | H6 | 61 | 191668 |
| 30 | 131L9878 | Есть | H6 | 61 | 207455 |
