Описание

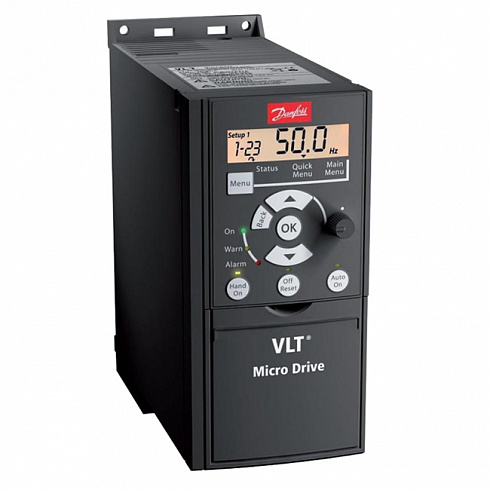

5 однофазных и 12 трехфазных моделей.
Назначение
- Регулирование скорости вращения стандартных трехфазных асинхронных электродвигателей вентиляторов и, соответственно, расхода воздуха, создаваемого ими.
- Однофазные преобразователи предназначены для трехфазных двигателей, имеющих возможность подключения 3х220 В.
Применение
- Промыщленные установки, системы отопления,вентиляции и кондиционированиявоздуха.
Конструкция и материалы
- Печатные платы покрыты защитным компаундом.
- Компактная конструкция позволяет монтировать приборы вплотную друг к другу или к стенкам шкафа.
- Принудительная вентиляция не воздействует непосредственно на электронные компоненты, поэтому не загрязняет их.
- Радиопомехи от кабеля двигателя ограничиваются встроенным фильтром RFI.
- При использовании экранированного кабеля длиной до 15 м соблюдаются нормы EC.
- Приборы мощностью 1,5 кВт и выше оснащены встроенным тормозным ключом.
- Универсальная панель управления с ЖК дисплеем с подсветкой (опция) позволяет копировать параметры в другие приборы серии VLT Micro Drive.
Регулирование производительности
- Частотное регулирование
Монтаж
- На стену.
- В вентилируемый шкаф автоматики.
Преимущества
- Удобство ввода в эксплуатацию с использованием Quick menu.
- Исключительно компактная конструкция.
- Низкая гармоническая нагрузка на сеть.
- Высокая надежность.
- Удобные и надежные клеммы.
Аксессуары и размеры блоков, мм (включая монтажный бортик)
| Цена, руб | Типоразмер | ||||
| М2 | М3 | М4 | М5 | ||
| Высота | 176 | 239 | 292 | 335 | |
| Ширина | 75 | 90 | 125 | 165 | |
| Глубина | 168 | 194 | 241 | 248 | |
| Код для заказа панели с потенциометром IP21 | 830 | 132B0101 | |||
| Код для заказа панели без потенциометра IP55 | 960 | 132B0100 | |||
| Код для заказа комплекта для дистанционного крепления панели | по запросу | 132B0102 | |||
| Код для заказа монтажного комплекта NEMA1-M1 | 330 | 132B0103 | |||
| Код для заказа монтажного комплекта NEMA2-M2 | 375 | 132B0104 | |||
| Код для заказа монтажного комплекта NEMA3-M3 | 470 | 132B0105 | |||
| Код для заказа монтажного комплекта NEMA4-M4 | 705 | 132B0120 | |||
| Код для заказа монтажного комплекта NEMA5-M5 | 750 | 132B0121 | |||
Технические данные
| Выходная частота | 0-200 Гц (режим VVC+), 0-400 Гц (режим U/F) |
| Число коммутаций на выходе | без ограничений |
| Длительность разгона | 0,05-3600 с |
| Цифровые входы | |
| Количество входов | 5 |
| Тип логики | PNP или NPN |
| Уровень напряжения | 0-24 В |
| Импульсные входы | |
| Количество входов | 1 |
| Уровень напряжения | 0-24 В |
| Входная частота | 20-5000 Гц |
| Аналоговые входы | |
| Количество входов | 2 (1 вход по току, 1 вход по напряжению или по току) |
| Уровень напряжения | 0-10 В (масштабируемый) |
| Уровень тока | 0/4-20 мА (масштабируемый) |
| Аналоговые выходы | |
| Количество выходов | 1 |
| Уровень тока | 0/4-20 мА |
| Релейные выходы | |
| Количество выходов | 1 (~240 В, 2 А) |
| Последовательная связь | |
| Поддерживаемые протоколы | FC Protocol, Modbus RTU |
| Мощность, кВт | 220-240 В, 1 фаза | Цена, руб | 380-480 В, 3 фазы | Цена, руб | ||||
| Номинальный ток, А | Номер для заказа | Типоразмер | Номинальный ток, А | Номер для заказа | Типоразмер | |||
| 0,18 | 1,2 | 132F0001 | M1 | 4990 | ||||
| 0,37 | 2,2 | 132F0002 | M1 | 5320 | 1,0 | 132F0017 | М1 | 6860 |
| 0,75 | 4,2 | 132F0003 | M1 | 6485 | 2,2 | 132F0018 | М1 | 8730 |
| 1,5 | 6,8 | 132F0005 | M2 | 6860 | 3,7 | 132F0020 | М2 | 9975 |
| 2,2 | 9,6 | 132F007 | M3 | 10185 | 5,3 | 132F0022 | М2 | 9770 |
| 3,0 | 7,2 | 132F0024 | М3 | 10810 | ||||
| 4,0 | 9,0 | 132F0026 | М3 | 12885 | ||||
| 5,5 | 12,0 | 132F0028 | М3 | 18085 | ||||
| 7,5 | 15,5 | 132F0030 | М3 | 23070 | ||||
| 11,0 | 23,0 | 132F0058 | М4 | 28475 | ||||
| 15,0 | 31,0 | 132F0059 | М4 | 35750 | ||||
| 18,5 | 37,0 | 132F0060 | М5 | 45105 | ||||
| 22,0 | 43,0 | 132F0061 | М5 | 56120 | ||||
