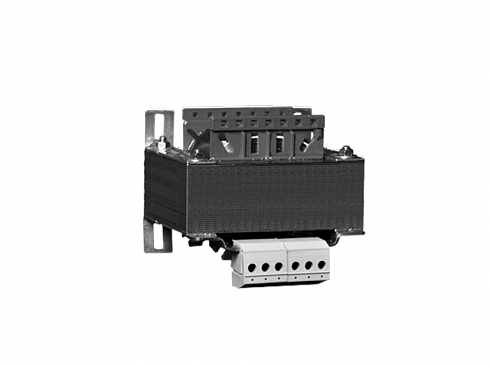

Описание
7 однофазных и 6 трехфазных моделей.
Назначение
- Регулирование скорости вращения электродвигателей вентиляторов и, соответственно, расхода воздуха, создаваемого ими.
Применение
- Сборка шкафов автоматики для систем кондиционирования, вентиляции, отопления.
Регулирование производительности
- Коммутированием выходных клемм вручную или автоматически.
- ATRE применяются с однофазными двигателями.
- ATRD применяются с 3-фазными двигателями: на один двигатель требуется два регулятора.
- Максимальный ток обеспечивается на двух верхних ступенях регулятора.
Монтаж
- В шкаф автоматики.
Преимущества
- Удобные и надежные клеммы.
- Высокая надежность.
Технические данные
Класс защиты: I
Окружающая температура: до +40°С
Степень защиты: IP 00
Класс изоляции В (130°С)
Ступени регулирования:
ATRE 0, 115, 135, 155, 170, 230 В;
ATRD 0, 130, 180, 230, 280, 400 В.

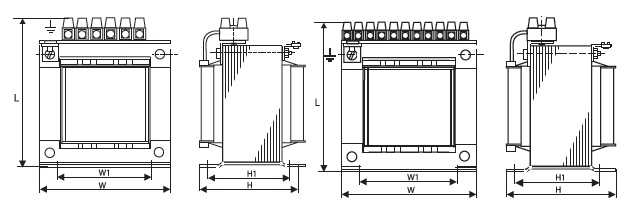

| Тип регулятора | Напряжение, В | Рабочий ток, А | Размеры,мм | Вес, кг | Цена, руб | ||||
| W | H | L | W1 | H1 | |||||
| ATRE-1,5 | 230 | 1,5 | 84 | 60 | 100 | 64 | 46 | 1,87 | 2490 |
| ATRE-2,0 | 230 | 2,0 | 84 | 60 | 100 | 64 | 46 | 1,6 | 2655 |
| ATRE-3,0 | 230 | 3,0 | 84 | 74 | 100 | 64 | 60 | 3,19 | 2905 |
| ATRE-5,0 | 230 | 5,0 | 96 | 86 | 115 | 84 | 70 | 4,58 | 3565 |
| ATRE-7,0 | 230 | 7,0 | 120 | 88 | 130 | 90 | 70 | 5,88 | 4190 |
| ATRE-10,0 | 230 | 11,0 | 120 | 100 | 130 | 90 | 82 | 8,19 | 5390 |
| ATRE-14,0 | 230 | 14,0 | 150 | 172 | 175 | 122 | 87 | 10,65 | 7465 |
| ATRD-1,5 | 400 | 1,5 | 84 | 74 | 100 | 64 | 60 | 1,6 | 2985 |
| ATRD-3,0 | 400 | 3,0 | 120 | 88 | 130 | 90 | 70 | 3,8 | 4105 |
| ATRD-4,0 | 400 | 4,0 | 120 | 100 | 143 | 90 | 82 | 4,6 | 4770 |
| ATRD-7,0 | 400 | 7,0 | 120 | 120 | 143 | 90 | 102 | 6,2 | 7425 |
| ATRD-10,0 | 400 | 10,0 | 135 | 142 | 160 | 104 | 126 | 8,5 | 9330 |
| ATRD-14,0 | 400 | 14,0 | 174 | 152 | 164 | 125 | 138 | 15,0 | 10785 |
