Описание

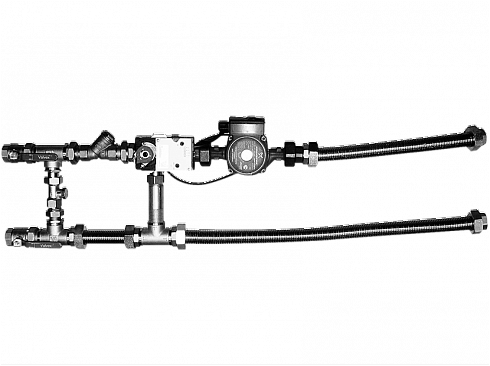

MST ECO Kv состоят из двух частей (3 модели), MST H Kv - цельносборная конструкция с насосом (4 модели в 3 типоразмерах).
Назначение
- Регулирование расхода теплоносителя через воздушно-тепловые завесы.
Применение
- Один смесительный узел может обслуживать группу завес при условии соблюдения условий, указанных в технических данных.
Конструкция и материалы
- Шаровые краны облегчают обслуживание.
- Фильтр грубой очистки увеличивает ресурс.
- Регулируемая байпасная линия трехходового клапана предназначена для организации минимального расхода теплоносителя через теплообменник завесы и при правильной настройке балансировочным краном обеспечивает защиту контура от замерзания.
- Конструкция узлов серии MST ECO Kv имеет две частим. Первая работает на подающей, а вторая - на обратной линии тепловой сети.
- Узлы серии MST H Kv цельносборные с насосом и используются, когда давление в тепловой сети недостаточно для преодоления сопротивления 3-ходового клапана и теплообменника завесы.
- Обратный клапан предотвращает перетекание обратного теплоносителя в подающую линию.
- Быстросъемные соединения типа "американка" облегчают монтаж и обслуживание.
Монтаж
- С горизонтальным положением вала мотора насоса.
- В непосредственной близости от завесы для повышения качества регулирования.
- Обеспечить отвод воздуха.
- Предусмотреть доступ для обслуживания.
Преимущества
- Компактная экономичная конструкция.
Технические данные
Максимальная температура теплоносителя 110°С
Максимальное рабочее давление 10 бар.
| Модель узла | Насос | Питание насоса, В | Электропривод GRUNER | Тип регулироавания | Питание привода, В, ф. | Время срабатывания, с | Размеры, мм | Диапазон расхода воды, л/с | Вес, кг | Цена,руб |
| MST Eco Kv 4 | - | - | 225-230Т-05 | 2-позиционное | 230,1 | 60-120 | 750х200х500 | 0,13-0,5 | 7 | 19060 |
| MST Eco Kv 10 | - | - | 750х200х500 | 0,4-1,1 | 7 | 18940 | ||||
| MST Eco Kv 16 | - | - | 750х200х500 | 0,7-2,3 | 7 | 24590 | ||||
| MST H Kv 4 25-30 | 25-30 | 230 | 1300х200х500 | 0,13-0,5 | 12 | 19390 | ||||
| MST H Kv 10 25-60 | 25-60 | 230 | 1300х200х500 | 0,4-1,1 | 12 | 20215 | ||||
| MST H Kv 16 32-60 | 32-60 | 230 | 1300х200х500 | 0,7-2,3 | 12 | 29790 | ||||
| MST H Kv 16 32-80 | 32-80 | 230 | 1300х200х500 | 0,7-2,3 | 12 | по запросу |
