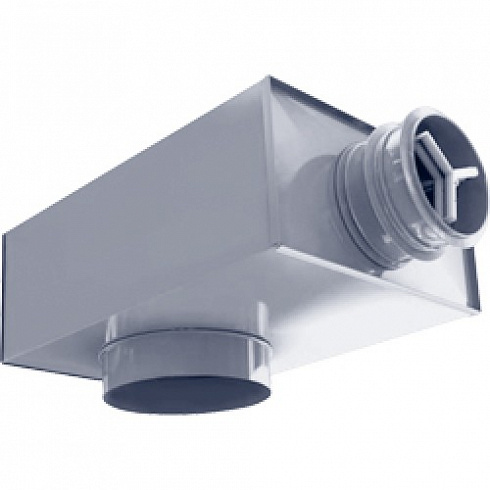

Камера статического давления PLR

Камеры статического давления PRL предназначены для монтажа потолочных диффузоров с круглыми патрубками в системах вентиляции и кондиционирования. Они обеспечивают выравнивание и стабилизацию воздушного потока, поступающего в диффузор, что существенно улучшает условия формирования и аэродинамические характеристики образуемых диффузорами воздушных струй.

Камеры статического давления изготавливаются из оцинкованной стали и оснащаются встроенными звукопоглощающими отражателями и регулятором расхода воздуха, который позволяет измерять и регулировать количество проходящего через нее воздуха. Измерение производительности камеры осуществляется по падению давления на регуляторе расхода с помощью дифференциального манометра, подсоединяемого к измерительным патрубкам камер.

Регулятор расхода оснащается ручкой управления с градуировочной шкалой, деления которой соответствуют линиям на графиках круглых диффузоров, что позволяет точно установить необходимый для данного диффузора расход воздуха. Это помогает провести предварительную наладку оборудования и при необходимости скорректировать рабочую точку каждого диффузора без проведения дополнительных измерений и расчетов.

Монтаж диффузоров в камерах статического давления осуществляется за присоединительный патрубок, который крепится к патрубку камеры статического давления саморезами или заклепками. После чего камеры статического давления присоединяются своим патрубком к воздуховоду.

Камера статического давления PRL
