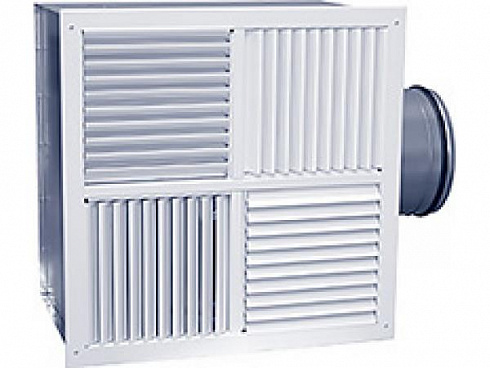

Воздухораспределители вихревые панельные ВПЛ, ВПЛР

Воздухораспределители панельные ВПЛ, ВПЛР предназначены для подачи воздуха  системами вентиляции и кондиционирования в изотермическом и неизотермичеком режимах из верхней зоны  помещений различного назначения.

Воздухораспределители ВПЛ, ВПЛР состоят их воздухораздающей панели прямоугольной формы, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. На панели рсполагаются четыре квадратные секции одинакового размера с регулируемыми жалюзи, которые расположены перпендикулярно относительно жалюзи соседней секции. Изменением угла наклона жалюзи достигается формирование одного из трех видов воздушных струй:

• прямоточной (а=0º),
• четырехструйной (а=20º),
• четырехструйной настилающей (а=45º).

Воздухораспределители выпускаются в пяти исполнениях:

• ВПЛ - воздухораспределитель с посекционным регулированием, поворот жалюзи каждой секции производится индивидуально;
• ВПЛ...-Н4 - воздухораспределитель с синхронным ручным регулированием; поворот жалюзи осуществляется синхронно на один и тот же угол во всех секциях воздухораспределителя;
• ВПЛ...-Е - воздухораспределитель с электроприводом (2-х позиционное управление), поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол -0º/45º (заводская настройка) или 20º/45º;
• ВПЛ...-Е3 - воздухораспределитель с электроприводом (3-х позиционное управление), поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол -0º/20º/45º;
• ВПЛ..-.М2 - воздухораспределитель с электроприводом (пропорциональное управление 0...10 В), поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол в диапазоне 0-45º.

Воздухораспределители ВПЛ...Е1, ВПЛ...Е3 и ВПЛ...М2 позволят реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).

Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВПЛР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

Воздухораспределители ВПЛ, ВПЛР устанавливаются на отводах  воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Панель изготавливается из стали, жалюзи из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL9016),  КСД - неокрашенная оцинкованная сталь.
