Описание

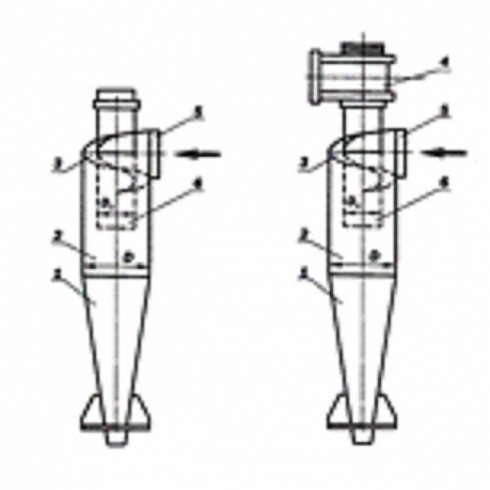

Предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушка, обжиг, агломерация, сжигание топлива и т.д.), а также для очистки аспирационного воздуха. Применяются на предприятиях черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, в энергетике и т.д. Применение циклонов типа ЦН-15 недопустимо в условиях взрывоопасных сред; не рекомендуется их применять также для улавливания сильнослипающихся пылей, особенно при малых диаметрах циклонов.
В зависимости от производительности по газу и условий применения циклоны изготавливают одиночного исполнения (внутренний диаметр от 300 до 1400 мм) или группового исполнения — из двух, четырех, шести и восьми циклонов одинакового внутреннего диаметра (от 300 до 1000 мм).
Циклоны группового исполнения изготавливают с «левым» и «правым» вращением газового потока, одиночные — только с «правым» вращением. В зависимости от компановки групповые циклоны могут быть с камерой очищенного газа в виде «улитки» или в виде сборника, а одиночные — только с «улиткой». Бункеры циклонов — пирамидальной формы.
При работе циклонов должна быть обеспечена непрерывная выгрузка пыли. При этом уровень пыли в бункерах должен быть не выше плоскости, расположенной от крышки бункера на 0,5 диаметра циклона.
Характеристики
В технической характеристике приведены значения производительности, отнесенные к скорости в цилиндрической части v = 2,5 и 3,5 м/с. В обычных условиях оптимальной считается скорость 3,5 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.
В зависимости от температуры окружающей среды циклоны изготавливают из углеродистой стали (при температуре до 400С) и низколегированной стали (при температуре ниже –40°C).
Основные показатели
| Массовая концентрация пыли в очищаемом газе, г/м3 | |
| - для слобослипающихся пылей | не более 1000 |
| - для среднеслипающихся пылей | 250 |
| Температура очищаемого газа, °С | не более 400 |
| Давление (разрежение), кПа (кгс/м2) | не более 5 (500) |
| Коэффицент гидравлического сопротивления циклонов: | |
| - для одиночного исполнения | 147 |
| - для группового исполнения: | |
| с "улиткой" | 175 |
| со сборником | 182 |
Технические характеристики циклонов ЦН-15
| Типоразмер циклона |
Площади сечения цилиндрической части корпуса (группы корпусов), м2 |
Производительность, м3/ч |
Рабочий объём бункера, м3 |
|
| при v=2,5 м/с | при v=4 м/с | |||
| ЦН-15-200х1УП | 0,0314 | 283 | 452 | 0,04 |
| ЦН-15-300х1УП | 0,07 | 630 | 1000 | 0,082 |
| ЦН-15-400х1УП | 0,125 | 1110 | 1800 | 0,13 |
| ЦН-15-500х1УП | 0,196 | 1800 | 2800 | 0,32 |
| ЦН-15-600х1УП | 0,282 | 2500 | 4100 | 0,43 |
| ЦН-15-700х1УП | 0,384 | 3500 | 5500 | 0,58 |
| ЦН-15-800х1УП | 0,502 | 4500 | 7200 | 1,03 |
| ЦН-15-900х1УП | 0,635 | 5700 | 9200 | 1,65 |
| ЦН-15-300х2УП (СП) | 0,14 | 1270 | 2000 | 0,20 |
| ЦН-15-400х2УП (СП) | 0,25 | 2300 | 3600 | 0,31 |
| ЦН-15-500х2УП (СП) | 0,392 | 3500 | 5600 | 0,50 |
| ЦН-15-600х2УП (СП) | 0,564 | 5100 | 8100 | 0,60 |
| ЦН-15-700х2УП (СП) | 0,768 | 6900 | 11100 | 0,83 |
| ЦН-15-800х2УП (СП) | 1,004 | 9000 | 14400 | 1,15 |
| ЦН-15-900х2УП (СП) | 1,27 | 11400 | 18300 | 1,45 |
| ЦН-15-400х4УП (СП) | 0,50 | 4500 | 7200 | 0,76 |
| ЦН-15-500х4УП (СП) | 0,784 | 7000 | 11300 | 1,10 |
| ЦН-15-600х4УП (СП) | 1,128 | 10200 | 16300 | 1,50 |
| ЦН-15-700х4УП (СП) | 1,536 | 13800 | 22000 | 2,03 |
| ЦН-15-800х4УП (СП) | 2,008 | 18100 | 28900 | 2,61 |
| ЦН-15-900х4УП (СП) | 2,54 | 22800 | 36600 | 3,01 |
| ЦН-15-500х6УП (СП) | 1,176 | 10600 | 16900 | 2,72 |
| ЦН-15-600х6УП (СП) | 1,692 | 15300 | 24400 | 4,45 |
| ЦН-15-700х6УП (СП) | 2,304 | 20800 | 33100 | 6,2 |
| ЦН-15-900х6УП (СП) | 3,81 | 34300 | 54900 | 13,1 |
| ЦН-15-500х8УП (СП) | 1,568 | 14100 | 22600 | 6,2 |
Основные габаритные и присоединительные размеры (мм) циклонов ЦН-15 с "улиткой" и пирамидальным бункером
| Типоразмер циклона | L | L1 | L2 | L3 | B | B1 | B2 | H | H1 | H2 | H3 | D | D1 | EхF | Vp,м3 | m, кг |
| ЦН-15-200х1УП | 434 | 120 | 324 | - | 434 | 74 | 74 | 1735 | 1134 | 1350 | 260 | 200 | 120 | 330х330 | 0,04 | 50 |
| ЦН-15-300х1УП | 584 | 180 | 400 | - | 581 | 111 | 111 | 2347 | 1533 | 1829 | 360 | 300 | 180 | 480х480 | 0,082 | 75 |
| ЦН-15-400х1УП | 704 | 240 | 460 | - | 704 | 148 | 148 | 2970 | 1982 | 2358 | 420 | 400 | 240 | 600х600 | 0,13 | 115 |
| ЦН-15-500х1УП | 906 | 300 | 560 | - | 906 | 185 | 185 | 3722 | 2451 | 2908 | 590 | 500 | 300 | 800х800 | 0,32 | 210 |
| ЦН-15-600х1УП | 1032 | 360 | 610 | - | 1032 | 222 | 222 | 4473 | 2851 | 3461 | 750 | 600 | 360 | 900х900 | 0,43 | 370 |
| ЦН-15-700х1УП | 1132 | 420 | 660 | - | 1132 | 259 | 259 | 5136 | 3323 | 4011 | 830 | 700 | 420 | 1000х1000 | 0,58 | 490 |
| ЦН-15-800х1УП | 1332 | 480 | 760 | - | 1332 | 296 | 296 | 5958 | 3852 | 4620 | 1010 | 800 | 480 | 1200х1200 | 1,03 | 630 |
| ЦН-15-900х1УП | 1608 | 540 | 865 | - | 1608 | 333 | 333 | 6660 | 4351 | 5199 | 1100 | 900 | 540 | 1400х1400 | 1,65 | 960 |
| ЦН-15-300х2УП (СП) | 856 | 180 | 414 | 320 | 656 | - | - | 2617 | 1593 | 1889 | 570 | 300 | 180 | 700х500 | 0,2 | 170 |
| ЦН-15-400х2УП (СП) | 956 | 240 | 464 | 424 | 756 | - | - | 3319 | 2102 | 2478 | 650 | 400 | 240 | 800х600 | 0,31 | 250 |
| ЦН-15-500х2УП (СП) | 1256 | 300 | 514 | 524 | 856 | - | - | 3953 | 2452 | 2909 | 820 | 500 | 300 | 1100х700 | 0,5 | 390 |
| ЦН-15-600х2УП (СП) | 1408 | 360 | 565 | 624 | 1008 | - | - | 4633 | 2851 | 3461 | 910 | 600 | 360 | 1200х800 | 0,6 | 690 |
| ЦН-15-700х2УП (СП) | 1608 | 420 | 565 | 724 | 1008 | - | - | 5395 | 3332 | 4020 | 1080 | 700 | 420 | 1400х800 | 0,83 | 900 |
| ЦН-15-800х2УП (СП) | 1808 | 480 | 615 | 824 | 1108 | - | - | 6127 | 3771 | 4539 | 1260 | 800 | 480 | 1600х900 | 1,15 | 1160 |
| ЦН-15-900х2УП (СП) | 2008 | 540 | 665 | 924 | 1208 | - | - | 6729 | 4170 | 5018 | 1350 | 900 | 540 | 1800х1000 | 1,45 | 1400 |
| ЦН-15-400х4УП (СП) | 1106 | 460 | 564 | 440 | 1306 | - | 656 | 3689 | 2302 | 2678 | 820 | 400 | 240 | 900х1100 | 0,76 | 500 |
| ЦН-15-500х4УП (СП) | 1206 | 570 | 614 | 540 | 1406 | - | 803 | 4293 | 2702 | 3159 | 910 | 500 | 300 | 1000х1200 | 1,1 | 770 |
| ЦН-15-600х4УП (СП) | 1408 | 680 | 664 | 640 | 1708 | - | 960 | 4883 | 3101 | 3711 | 910 | 600 | 360 | 1200х1500 | 1,5 | 1360 |
| ЦН-15-700х4УП (СП) | 1508 | 790 | 765 | 740 | 1908 | - | 1112 | 5585 | 3602 | 4290 | 1000 | 700 | 420 | 1300х1700 | 2,03 | 1740 |
| ЦН-15-800х4УП (СП) | 1710 | 900 | 815 | 840 | 2110 | - | 1264 | 6267 | 4001 | 4769 | 1170 | 800 | 480 | 1500х1900 | 2,61 | 2280 |
| ЦН-15-900х4УП (СП) | 1910 | 1010 | 916 | 940 | 2240 | - | 1416 | 6959 | 4400 | 5248 | 1350 | 900 | 540 | 1700х2030 | 3,01 | 2850 |
| ЦН-15-500х6УП (СП) | 1910 | 880 | 1016 | 580 | 1910 | - | 1158 | 4623 | 2602 | 3059 | 1340 | 500 | 300 | 1700х1700 | 2,72 | 1500 |
| ЦН-15-600х6УП (СП) | 2210 | 1040 | 1166 | 680 | 2210 | - | 1380 | 5500 | 3031 | 3638 | 1600 | 600 | 360 | 2000х2000 | 4,45 | 2400 |
| ЦН-15-700х6УП (СП) | 2510 | 1200 | 1316 | 780 | 2510 | - | 1602 | 6195 | 3652 | 4340 | 1560 | 700 | 420 | 2300х2300 | 6,2 | 3260 |
| ЦН-15-800х6УП (СП) | 2910 | 1360 | 1516 | 880 | 2910 | - | 1824 | 7168 | 4222 | 4990 | 1850 | 800 | 480 | 2700х2700 | 10,2 | 4320 |
| ЦН-15-900х6УП (СП) | 3210 | 1520 | 1666 | 980 | 3210 | - | 2046 | 7919 | 4650 | 5498 | 2060 | 900 | 540 | 3000х3000 | 13,1 | 5230 |
| ЦН-15-500х8УП (СП) | 2510 | 1170 | 1316 | 580 | 2510 | - | 1418 | 5063 | 2822 | 3279 | 1560 | 500 | 300 | 2300х2300 | 6,2 | 2260 |
| Типоразмер циклона | A | A1 | B3 | B4 | a1 | b2 | d | axb | b | b1 | nxc | d1 | n1 | n2 |
| ЦН-15-200х1УП | 185 | 160 | 105 | 80 | 40 | 40 | 8 | 132х52 | 100 | 168 | 2х70 | 8 | - | - |
| ЦН-15-300х1УП | 251 | 228 | 131 | 108 | 57 | 54 | 8 | 198х78 | 150 | 218 | 3х95 | 8 | - | - |
| ЦН-15-400х1УП | 317 | 292 | 157 | 132 | 73 | 66 | 8 | 264х104 | 200 | 268 | 3х80 | 8 | - | - |
| ЦН-15-500х1УП | 384 | 360 | 184 | 160 | 90 | 80 | 8 | 330х130 | 200 | 274 | 3х82 | 8 | - | - |
| ЦН-15-600х1УП | 482 | 448 | 242 | 208 | 112 | 104 | 13 | 396х156 | 200 | 306 | 3х90 | 10 | - | - |
| ЦН-15-700х1УП | 548 | 508 | 268 | 228 | 127 | 114 | 13 | 462х182 | 200 | 306 | 3х90 | 10 | - | - |
| ЦН-15-800х1УП | 614 | 580 | 294 | 260 | 145 | 130 | 13 | 528х208 | 200 | 306 | 3х90 | 14 | - | - |
| ЦН-15-900х1УП | 700 | 652 | 340 | 292 | 163 | 146 | 13 | 594х234 | 300 | 408 | 4х90 | 14 | - | - |
| ЦН-15-300х2УП (СП) | 281 | 240 | 259 | 220 | 120 | 110 | 12 | 198х176 | 200 | 306 | 3х90 | 14 | - | - |
| ЦН-15-400х2УП (СП) | 347 | 308 | 315 | 276 | 154 | 138 | 13 | 264х232 | 200 | 306 | 3х90 | 14 | - | - |
| ЦН-15-500х2УП (СП) | 434 | 384 | 388 | 348 | 128 | 116 | 13 | 330х284 | 300 | 406 | 4х90 | 14 | - | - |
| ЦН-15-600х2УП (СП) | 502 | 450 | 442 | 402 | 150 | 134 | 13 | 396х336 | 300 | 408 | 4х90 | 14 | - | - |
| ЦН-15-700х2УП (СП) | 568 | 519 | 494 | 444 | 173 | 148 | 13 | 462х388 | 300 | 408 | 4х90 | 14 | - | - |
| ЦН-15-800х2УП (СП) | 634 | 585 | 546 | 498 | 195 | 166 | 13 | 528х440 | 300 | 408 | 4х90 | 14 | - | - |
| ЦН-15-900х2УП (СП) | 700 | 651 | 600 | 549 | 217 | 183 | 13 | 594х492 | 300 | 408 | 4х90 | 14 | - | - |
| ЦН-15-400х4УП (СП) | 367 | 328 | 567 | 528 | 164 | 176 | 13 | 264х464 | 300 | 406 | 4х90 | 14 | - | - |
| ЦН-15-500х4УП (СП) | 434 | 392 | 667 | 627 | 196 | 209 | 13 | 330х536 | 300 | 406 | 4х90 | 14 | - | - |
| ЦН-15-600х4УП (СП) | 502 | 460 | 778 | 736 | 230 | 184 | 13 | 396х672 | 300 | 408 | 4х90 | 14 | - | - |
| ЦН-15-700х4УП (СП) | 568 | 528 | 882 | 840 | 176 | 210 | 13 | 462х776 | 300 | 408 | 4х90 | 14 | - | - |
| ЦН-15-800х4УП (СП) | 634 | 594 | 968 | 944 | 198 | 236 | 13 | 528х880 | 300 | 408 | 4х90 | 14 | - | - |
| ЦН-15-900х4УП (СП) | 700 | 660 | 1090 | 1048 | 220 | 262 | 13 | 594х984 | 300 | 408 | 4х90 | 14 | - | - |
| ЦН-15-500х6УП (СП) | 434 | 392 | 1022 | 980 | 196 | 196 | 13 | 330х918 | 300 | 408 | 4х90 | 14 | 2 | 5 |
| ЦН-15-600х6УП (СП) | 502 | 460 | 1198 | 1160 | 230 | 232 | 13 | 396х1092 | 300 | 408 | 4х90 | 14 | 2 | 5 |
| ЦН-15-700х6УП (СП) | 568 | 528 | 1372 | 1332 | 176 | 222 | 13 | 462х1266 | 300 | 408 | 4х90 | 14 | 3 | 6 |
| ЦН-15-800х6УП (СП) | 634 | 594 | 1546 | 1506 | 198 | 251 | 13 | 528х1440 | 300 | 408 | 4х90 | 14 | 3 | 6 |
| ЦН-15-900х6УП (СП) | 700 | 660 | 1720 | 1680 | 220 | 280 | 13 | 594х1614 | 300 | 408 | 4х90 | 14 | 3 | 6 |
| ЦН-15-500х8УП (СП) | 434 | 392 | 1282 | 1242 | 196 | 207 | 13 | 330х1178 | 300 | 408 | 4х90 | 14 | 2 | 6 |

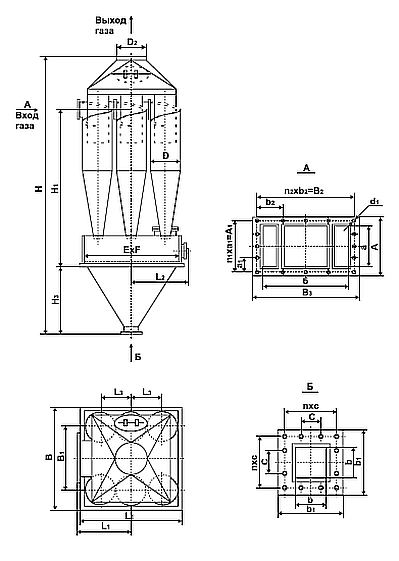

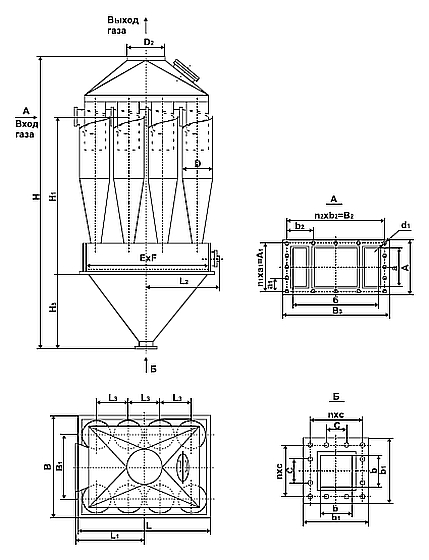

Основные габаритные и присоединительные размеры циклонов с улиткой и пирамидальным бункером (мм)
| Циклон типа ЦН-15х1УП | Циклон типа ЦН-15х2УП |
 |
 |
| Циклон типа ЦН-15х4УП | Циклон типа ЦН-15х6УП |
 |
 |

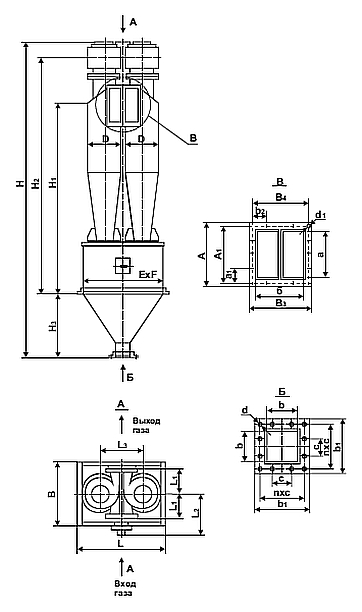

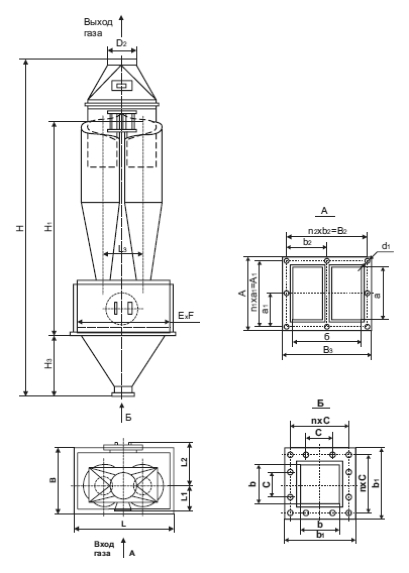

Основные габаритные и присоединительные размеры циклонов со сборником и пирамидальным бункером (мм)
| Циклон типа ЦН-15х2СП | Циклон типа ЦН-15х4СП |
 |
 |
| Циклон типа ЦН-15х6СП | Циклон типа ЦН-15х8СП |
 |
|
