Клапан КВП-60-НО-АхВ-ЭМ нормально открытый, огнестойкостью EI 60 (60 мин)

Описание

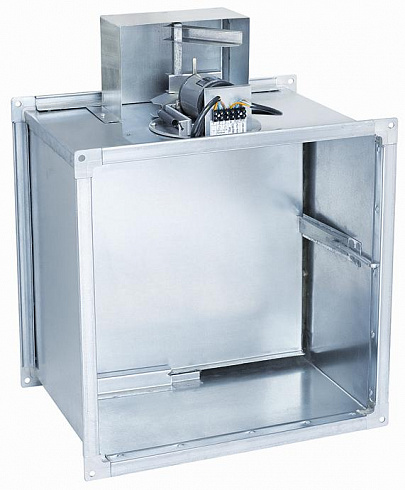

Клапан стандартного (канального, т.е. с подсоединением воздуховода хотя бы с одной стороны) исполнения состоит из корпуса прямоугольной формы, заслонки и привода, рас- положенного снаружи корпуса. Корпус изготавливается из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 320 мм, с подсоединяемыми флан- цами, изготовленными из стандартных шин и уголков. За- слонка коробчатого типа изготавливается из оцинкованной стали и набивается внутри огнестойким теплоизолирующим материалом.

ВЫЛЕТ ЗАСЛОНКИ ЗА ПРЕДЕЛЫ КОРПУСА КЛАПАНА КВП-60-НО-АхВ, мм

В,mm	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
а,mm	0	10	35	60	85	110	135	160	185	210	235	260	285	310	335	360	385	410
в,mm	0	0	0	0	0	0	0	0	25	50	75	100	125	150	175	200	225	250

ПЛОЩАДЬ ПРОХОДНОГО СЕЧЕНИЯ ПРЯМОУГОЛЬНОГО КЛАПАНА КВП-60-НО-АхВ В ЗАВИСИМОСТИ ОТ ТИПОРАЗМЕРА, м²

В А	150	200	250	300	350	400	450	500	550	600	650	700	800	900	1000
150	0.014
200	0.020	0.028
250	0.025	0.037	0.048
300	0.031	0.045	0.059	0.172
350	0.037	0.053	0.069	0.086	0.102
400	0.043	0.061	0.080	0.099	0.118	0.136
450	0.048	0.070	0.091	0.112	0.133	0.155	0.176
500	0.054	0.078	0.102	0.126	0.149	0.173	0.196	0.220
550	0.060	0.086	0.112	0.139	0.165	0.191	0.217	0.244	0.270
600	0.066	0.094	0.123	0.152	0.181	0.209	0.238	0.267	0.296	0.324
650	0.071	0.103	0.134	0.165	0.196	0.228	0.259	0.290	0.321	0.353	0.384
700	0.077	0.113	0.145	0.179	0.212	0.246	0.280	0.313	0.347	0.381	0.415	0.448
750	0.083	0.119	0.155	0.192	0.228	0.264	0.300	0.337	0.373	0.409	0.445	0.482
800	0.089	0.127	0.166	0.205	0.244	0.282	0.321	0.360	0.399	0.437	0.476	0.515	0.592
850	0.094	0.136	0.177	0.219	0.259	0.301	0.342	0.383	0.428	0.466	0.507	0.548	0.631
900	0.100	0.144	0.188	0.232	0.275	0.319	0.363	0.408	0.450	0.494	0.538	0.581	0.669	0.756
950	0.106	0.152	0.198	0.245	0.291	0.337	0.383	0.430	0.476	0.522	0.568	0.615	0.707	0.800
1000	0.112	0.160	0.209	0.258	0.307	0.355	0.404	0.453	0.502	0.550	0.599	0.648	0.745	0.843	0.940
1100	0.123	0.177	0.231	0.285	0.338	0.392	0.446	0.500	0.553	0.607	0.661	0.714	0.822	0.929	1.037
1200	0.135	0.193	0.252	0.311	0.370	0.428	0.487	0.546	0.605	0.663	0.722	0.781	0.898	1.016	1.133
1300	0.146	0.210	0.274	0.338	0.402	0.465	0.529	0.592	0.656	0.720	0.784	0.847	0.975	1.102	1.230
1400	0.158	0.226	0.295	0.365	0.433	0.501	0.570	0.639	0.708	0.776	0.845	0.914	1.051	1.189	1.326
1500	0.169	0.243	0.317	0.390	0.464	0.538	0.612	0.685	0.759	0.833	0.907	0.980	1.128	1.275	1.423

Клапаны размером более 1500х1000 мм изготавливаются в виде отдельных клапанов и соединяются в кассету с требуемыми присоединительными размерами.
