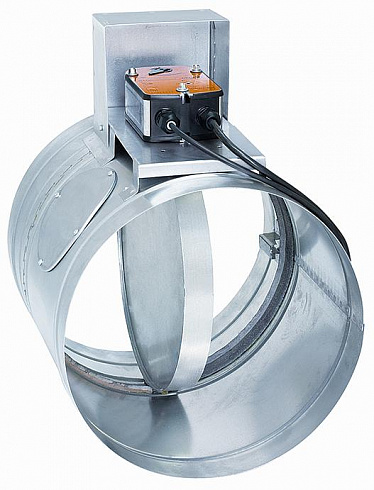

Круглый клапан состоит из корпуса цилиндрической формы, заслонки и привода. Корпус изготавливается из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 400 мм с ниппельным или стандартным фланцевым подсоединением. Заслонка коробчатого типа круглой формы изготавливается из оцинкованной стали и набивается внутри огнестойким теплоизолирующим материалом.
1. Корпус; 2. Заслонка; 3. Привод; 4. Кожух; 5. Присоединительные фланцы.
D – типоразмер клапана, равный диаметру подсоединяемого воздуховода, мм;
а, в – вылеты заслонки за пределы корпуса, мм;
S- площадь проходного сечения клапана, м²
Минимальный типоразмер клапана – 160 мм, максимальный – 1000 мм.
Клапан диаметром менее 160 мм изготавливается как клапан диаметром 160 мм с переходами на требуемый диаметр.
Клапаны диаметром более 1000 мм изготавливаются квадратными с переходами на круглый.
ВЫЛЕТ ЗАСЛОНКИ ЗА ПРЕДЕЛЫ ЦИЛИНДРИЧЕСКОГО КОРПУСА, мм
|
D
|
160÷280
|
315
|
355
|
400
|
450
|
500
|
560
|
630
|
710
|
800
|
900
|
1000
|
|
а
|
0
|
18
|
38
|
60
|
85
|
110
|
140
|
175
|
215
|
260
|
310
|
360
|
|
в
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
35
|
75
|
120
|
170
|
220
|
