Описание

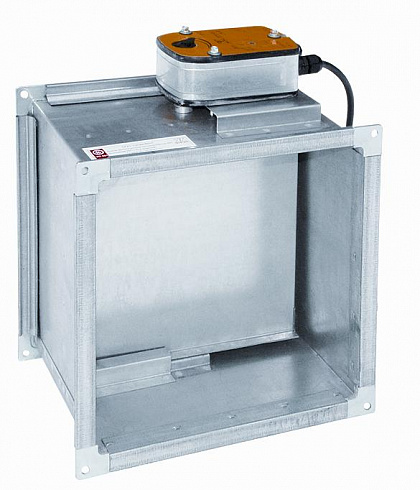

Клапан укороченного (канального) исполнения КВП-120-НЗ(К) состоит из корпуса прямоугольной формы, заслонки и привода, расположенного снаружи или внутри корпуса. Корпус изготавливается из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 220 мм, с подсоединяемыми фланцами, изготовленными из стандартных шин и уголков. Заслонка коробчатого типа изготавливается из оцинкованной стали и набивается внутри огнестойким теплоизолирующим материалом.
Клапан КВП-120-НЗ(К) не имеет смотрового люка, поэтому он может устанавливаться в конце воздуховода с непосредственным допуском к внутренней полости клапана.
Площадь проходного сечения прямоугольного клапана КВП-120-НЗ-АхВ, КВП-120-НЗ(К)-АхВ в зависимости от его типоразмера, м²
|
В
А
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
800
|
900
|
1000
|
|
150
|
0.014
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
200
|
0.020
|
0.028
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
250
|
0.025
|
0.037
|
0.048
|
|
|
|
|
|
|
|
|
|
|
|
|
|
300
|
0.031
|
0.045
|
0.059
|
0.172
|
|
|
|
|
|
|
|
|
|
|
|
|
350
|
0.037
|
0.053
|
0.069
|
0.086
|
0.102
|
|
|
|
|
|
|
|
|
|
|
|
400
|
0.043
|
0.061
|
0.080
|
0.099
|
0.118
|
0.136
|
|
|
|
|
|
|
|
|
|
|
450
|
0.048
|
0.070
|
0.091
|
0.112
|
0.133
|
0.155
|
0.176
|
|
|
|
|
|
|
|
|
|
500
|
0.054
|
0.078
|
0.102
|
0.126
|
0.149
|
0.173
|
0.196
|
0.220
|
|
|
|
|
|
|
|
|
550
|
0.060
|
0.086
|
0.112
|
0.139
|
0.165
|
0.191
|
0.217
|
0.244
|
0.270
|
|
|
|
|
|
|
|
600
|
0.066
|
0.094
|
0.123
|
0.152
|
0.181
|
0.209
|
0.238
|
0.267
|
0.296
|
0.324
|
|
|
|
|
|
|
650
|
0.071
|
0.103
|
0.134
|
0.165
|
0.196
|
0.228
|
0.259
|
0.290
|
0.321
|
0.353
|
0.384
|
|
|
|
|
|
700
|
0.077
|
0.113
|
0.145
|
0.179
|
0.212
|
0.246
|
0.280
|
0.313
|
0.347
|
0.381
|
0.415
|
0.448
|
|
|
|
|
750
|
0.083
|
0.119
|
0.155
|
0.192
|
0.228
|
0.264
|
0.300
|
0.337
|
0.373
|
0.409
|
0.445
|
0.482
|
|
|
|
|
800
|
0.089
|
0.127
|
0.166
|
0.205
|
0.244
|
0.282
|
0.321
|
0.360
|
0.399
|
0.437
|
0.476
|
0.515
|
0.592
|
|
|
|
850
|
0.094
|
0.136
|
0.177
|
0.219
|
0.259
|
0.301
|
0.342
|
0.383
|
0.428
|
0.466
|
0.507
|
0.548
|
0.631
|
|
|
|
900
|
0.100
|
0.144
|
0.188
|
0.232
|
0.275
|
0.319
|
0.363
|
0.408
|
0.450
|
0.494
|
0.538
|
0.581
|
0.669
|
0.756
|
|
|
950
|
0.106
|
0.152
|
0.198
|
0.245
|
0.291
|
0.337
|
0.383
|
0.430
|
0.476
|
0.522
|
0.568
|
0.615
|
0.707
|
0.800
|
|
|
1000
|
0.112
|
0.160
|
0.209
|
0.258
|
0.307
|
0.355
|
0.404
|
0.453
|
0.502
|
0.550
|
0.599
|
0.648
|
0.745
|
0.843
|
0.940
|
|
1100
|
0.123
|
0.177
|
0.231
|
0.285
|
0.338
|
0.392
|
0.446
|
0.500
|
0.553
|
0.607
|
0.661
|
0.714
|
0.822
|
0.929
|
1.037
|
|
1200
|
0.135
|
0.193
|
0.252
|
0.311
|
0.370
|
0.428
|
0.487
|
0.546
|
0.605
|
0.663
|
0.722
|
0.781
|
0.898
|
1.016
|
1.133
|
|
1300
|
0.146
|
0.210
|
0.274
|
0.338
|
0.402
|
0.465
|
0.529
|
0.592
|
0.656
|
0.720
|
0.784
|
0.847
|
0.975
|
1.102
|
1.230
|
|
1400
|
0.158
|
0.226
|
0.295
|
0.365
|
0.433
|
0.501
|
0.570
|
0.639
|
0.708
|
0.776
|
0.845
|
0.914
|
1.051
|
1.189
|
1.326
|
|
1500
|
0.169
|
0.243
|
0.317
|
0.390
|
0.464
|
0.538
|
0.612
|
0.685
|
0.759
|
0.833
|
0.907
|
0.980
|
1.128
|
1.275
|
1.423
|
Клапаны размером более 1500х1000 мм изготавливаются в виде отдельных клапанов и соединяются в кассету с требуемыми присоединительными размерами
ВЫЛЕТ ЗАСЛОНКИ ЗА ПРЕДЕЛЫ КОРПУСА КЛАПАНА КВП-120-НЗ(К)-АхВ
|
В
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
750
|
800
|
850
|
900
|
950
|
1000
|
|
а
|
0
|
10
|
35
|
60
|
85
|
110
|
135
|
160
|
185
|
210
|
235
|
260
|
285
|
310
|
335
|
360
|
385
|
410
|
|
в
|
0
|
0
|
0
|
0
|
25
|
50
|
75
|
100
|
125
|
150
|
175
|
200
|
225
|
250
|
275
|
300
|
325
|
350
|
А - типоразмер клапана вдоль оси вращения заслонки, мм
В - типоразмер клапана перпендикулярно оси, мм.
Типоразмер клапана равен типоразмеру подсоединяемого воздуховода.
Присоединительные рамеры А+30, В+30 для клапанов типоразмером ≥ 600х600
