Описание

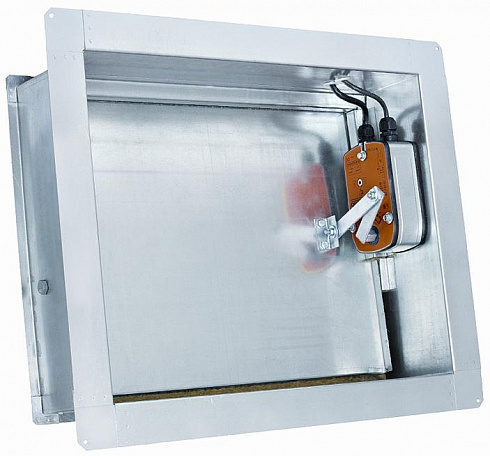

Клапан, предназначенный для установки в стену (стеновое исполнение) КВП-120-НЗ(С) без подсоединяемых воздуховодов, представляет собой прямоугольный корпус с минимальной длиной 180 мм с фланцем с одной стороны, внутри которого располагается заслонка коробчатого типа с огнестойким теплоизолирующим материалом и привод. Типоразмер «стенового» клапана равен размеру проема.
1. Корпус; 2. Заслонка; 3. Электромеханический привод; 4. Рычажный механизм.
А - типоразмер (посадочный размер) клапана вдоль оси вращения заслонки, мм
В - типоразмер (посадочный размер) клапана перпендикулярно оси, мм.
ВЫЛЕТ ЗАСЛОНКИ ЗА ПРЕДЕЛЫ КОРПУСА КЛАПАНА КВП-120-НЗ(С) , мм
|
В
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
750
|
800
|
850
|
900
|
|
а
|
170
|
170
|
170
|
220
|
270
|
320
|
370
|
420
|
470
|
520
|
570
|
620
|
670
|
Примечание: В зависимости от типоразмера клапана, предназначения установки в вертикальную или горизонтальную поверхность, а также применяемой модели привода возможно изготовление клапанов в кассетном исполнении. В этом случае вылет заслонки определяется по вылету в клапане, входящем в кассету и имеющим наибольший размер В.
ПЛОЩАДЬ ПРОХОДНОГО СЕЧЕНИЯ ПРЯМОУГОЛЬНОГО КЛАПАНА КВП-120-НЗ(С В ЗАВИСИМОСТИ ОТ ТИПОРАЗМЕРА, м²
|
А
В
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
750
|
800
|
850
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
|
300
|
0.065
|
0.077
|
0.090
|
0.103
|
0.116
|
0.128
|
0.141
|
0.154
|
0.167
|
0.180
|
0.193
|
0.205
|
0.218
|
0.244
|
0.266
|
0.291
|
0.317
|
0.342
|
0.367
|
|
350
|
0.077
|
0.092
|
0.107
|
0.123
|
0.138
|
0.152
|
0.169
|
0.184
|
0.200
|
0.215
|
0.230
|
0.245
|
0.261
|
0.291
|
0.319
|
0.349
|
0.379
|
0.410
|
0.440
|
|
400
|
0.090
|
0.108
|
0.125
|
0.143
|
0.161
|
0.179
|
0.197
|
0.214
|
0.232
|
0.250
|
0.268
|
0.286
|
0.303
|
0.339
|
0.375
|
0.407
|
0.442
|
0.477
|
0.513
|
|
450
|
0.102
|
0.123
|
0.143
|
0.163
|
0.184
|
0.204
|
0.224
|
0.244
|
0.265
|
0.285
|
0.305
|
0.326
|
0.346
|
0.387
|
0.427
|
0.465
|
0.505
|
0.545
|
0.585
|
|
500
|
0.115
|
0.138
|
0.161
|
0.183
|
0.206
|
0.229
|
0.252
|
0.275
|
0.297
|
0.320
|
0.343
|
0.366
|
0.389
|
0.434
|
0.480
|
0.525
|
0.568
|
0.613
|
0.658
|
|
550
|
0.128
|
0.153
|
0.178
|
0.203
|
0.229
|
0.254
|
0.279
|
0.305
|
0.330
|
0.355
|
0.381
|
0.406
|
0.431
|
0.482
|
0.532
|
0.583
|
0.631
|
0.681
|
0.731
|
|
600
|
0.140
|
0.168
|
0.196
|
0.224
|
0.251
|
0.279
|
0.307
|
0.335
|
0.363
|
0.390
|
0.418
|
0.446
|
0.474
|
0.529
|
0.585
|
0.641
|
0.696
|
0.749
|
0.804
|
|
650
|
0.153
|
0.183
|
0.213
|
0.244
|
0.274
|
0.304
|
0.335
|
0.365
|
0.395
|
0.425
|
0.456
|
0.486
|
0.516
|
0.577
|
0.638
|
0.698
|
0.759
|
0.816
|
0.877
|
|
700
|
0.165
|
0.198
|
0.231
|
0.264
|
0.297
|
0.329
|
0.362
|
0.395
|
0.428
|
0.460
|
0.493
|
0.526
|
0.559
|
0.625
|
0.690
|
0.756
|
0.821
|
0.887
|
0.949
|
|
750
|
0.178
|
0.213
|
0.249
|
0.284
|
0.319
|
0.354
|
0.390
|
0.425
|
0.460
|
0.496
|
0.531
|
0.566
|
0.602
|
0.672
|
0.743
|
0.813
|
0.884
|
0.955
|
1.022
|
|
800
|
0.191
|
0.228
|
0.266
|
0.304
|
0.342
|
0.380
|
0.417
|
0.455
|
0.493
|
0.531
|
0.569
|
0.606
|
0.644
|
0.720
|
0.795
|
0.871
|
0.947
|
1.022
|
1.098
|
|
850
|
0.203
|
0.243
|
0.284
|
0.324
|
0.364
|
0.405
|
0.445
|
0.485
|
0.526
|
0.566
|
0.606
|
0.646
|
0.687
|
0.767
|
0.848
|
0.929
|
1.009
|
1.090
|
1.170
|
|
900
|
0.216
|
0.259
|
0.301
|
0.344
|
0.387
|
0.430
|
0.473
|
0.515
|
0.558
|
0.601
|
0.644
|
0.687
|
0.729
|
0.815
|
0.901
|
0.986
|
1.072
|
1.157
|
1.243
|
|
1000
|
0.241
|
0.289
|
0.337
|
0.384
|
0.432
|
0.480
|
0.528
|
0.576
|
0.623
|
0.671
|
0.719
|
0.767
|
0.815
|
0.910
|
1.006
|
1.101
|
1.197
|
1.293
|
1.388
|
|
1100
|
0.266
|
0.319
|
0.372
|
0.425
|
0.477
|
0.530
|
0.583
|
0.636
|
0.689
|
0.741
|
0.794
|
0.847
|
0.900
|
1.005
|
1.111
|
1.217
|
1.322
|
1.428
|
1.533
|
|
1200
|
0.291
|
0.349
|
0.407
|
0.465
|
0.523
|
0.580
|
0.638
|
0.696
|
0.754
|
0.812
|
0.869
|
0.927
|
0.985
|
1.101
|
1.216
|
1.332
|
1.447
|
1.563
|
1.679
|
|
1300
|
0.317
|
0.379
|
0.442
|
0.505
|
0.568
|
0.631
|
0.693
|
0.756
|
0.819
|
0.882
|
0.945
|
1.007
|
1.070
|
1.196
|
1.321
|
1.447
|
1.573
|
1.698
|
1.824
|
|
1400
|
0.342
|
0.410
|
0.477
|
0.545
|
0.613
|
0.681
|
0.749
|
0.816
|
0.884
|
0.952
|
1.020
|
1.088
|
1.155
|
1.291
|
1.427
|
1.562
|
1.698
|
1.833
|
1.969
|
|
1500
|
0.367
|
0.440
|
0.513
|
0.585
|
0.658
|
0.731
|
0.804
|
0.877
|
0.949
|
1.022
|
1.095
|
1.168
|
1.241
|
1.386
|
1.532
|
1.677
|
1.823
|
1.969
|
2.114
|
