Описание

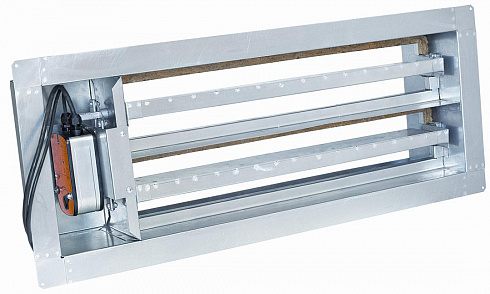

Клапаны «лифтового» исполнения могут быть установлены в стену (например в стенку шахты лифта толщиной не менее 200 мм) без вылета заслонок в обе стороны корпуса клапана. Клапан не предназначен для подсоединения к нему воздуховодов.
В зависимости от толщины стены и требуемого проходного сечения, клапан может быть одинарным или состоять из кассеты из двух клапанов с одним приводом. Защитный кожух привода клапана выполнен заодно с корпусом.
Ширина посадочного размера клапана выбирается из ряда 250; 300; 350; 400 и 450 мм исходя из технических условий его эксплуатации и местоположения.
Клапаны различного назначения одного типоразмера практически имеют одинаковые геометрические размеры и различаются конструктивными особенностями, влияющими на огнестойкость.
Обозначения на рисунках:
А - типоразмер клапана вдоль оси вращения заслонки, равный его посадочному размеру, мм.
1. Корпус; 2. Заслонка; 3. Привод электромеханический.
Расчет длины посадочного размера и площади проходного сечения
клапана при его ширине посадочного размера 250 мм
Длина А посадочного размера клапана при его типоразмере Ах250 мм,
в зависимости от проходного сечения клапана рассчитывается по формуле:
|
А1=
|
S+0,036
|
106
|
|
160
|
где А1 -минимальная расчетная длина посадочного размера, мм
S-необходимое проходное сечение клапана, м
Размером А необходимо выбрать число кратное 50 большее А1 .
Размеры проема должны превышать посадочные на 10мм
Если известен типоразмер клапана, то его проходное сечение рассчитывается
по формуле: S=160(А-225)10-6
Площадь проходного сечения клапана в зависимости от длины посадочного
размера представлена в таблице.
|
А, мм
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
|
S, м2
|
0,012
|
0,020
|
0,028
|
0,036
|
0,044
|
0,052
|
0,060
|
0,068
|
0,076
|
Расчет длины посадочного размера и площади проходного сечения
клапана при его ширине посадочного размера 300 мм
Длина А посадочного размера клапана при его типоразмере Ах300 мм, в зависимости от проходного сечения клапана рассчитывается по формуле:
|
А1=
|
S+0,04
|
106
|
|
185
|
где А1 -минимальная расчетная длина посадочного размера, мм
S-необходимое проходное сечение клапана, м
Размером А необходимо выбрать число кратное 50 большее А1 .
Размеры проема должны превышать посадочные на 10мм
Если известен типоразмер клапана, то его проходное сечение рассчитывается по формуле:
S=185(А-210)10-6
Площадь проходного сечения клапана в зависимости от длины посадочного размера представлена в таблице.
|
А, мм
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
750
|
800
|
|
S, м2
|
0,017
|
0,026
|
0,035
|
0,044
|
0,054
|
0,063
|
0,072
|
0,081
|
0,091
|
0,100
|
0,109
|
клапана при его ширине посадочного размера 350 мм
Длина А посадочного размера клапана при его типоразмере Ах350 мм, в зависимости от проходного сечения клапана рассчитывается по формуле:
|
А1=
|
S+0,0485
|
106
|
|
230
|
где А1 -минимальная расчетная длина посадочного размера, мм
S-необходимое проходное сечение клапана, м
Размером А необходимо выбрать число кратное 50 большее А1 .
Размеры проема должны превышать посадочные на 10мм
Если известен типоразмер клапана, то его проходное сечение расчитывается по формуле:
S=230(А-210)10-6
Площадь проходного сечения клапана в зависимости от длины посадочного размера представлена в таблице.
| А, мм | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 |
| S, м2 | 0,02 | 0,032 | 0,044 | 0,055 | 0,067 | 0,078 | 0,09 | 0,101 | 0,113 | 0,124 | 0,136 | 0,147 | 0,159 |
клапана при его ширине посадочного размера 400 мм
Длина А посадочного размера клапана при его типоразмере Ах400 мм, в зависимости от проходного сечения клапана рассчитывается по формуле:
|
А1=
|
S+0,06
|
106
|
|
285
|
где А1 -минимальная расчетная длина посадочного размера, мм
S-необходимое проходное сечение клапана, м
Размером А необходимо выбрать число кратное 50 большее А1 .
Размеры проема должны превышать посадочные на 10мм
Если известен типоразмер клапана, то его проходное сечение расчитывается по формуле:
S=285(А-210)10-6
Площадь проходного сечения клапана в зависимости от длины посадочного размера представлена в таблице.
| A, мм | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| S, м2 | 0,026 | 0,04 | 0,054 | 0,068 | 0,083 | 0,097 | 0,111 | 0,125 | 0,14 | 0,154 | 0,168 | 0,182 | 0,197 | 0,211 |
0,225 |
Длина А посадочного размера клапана при его типоразмере Ах450 мм, в зависимости от проходного сечения клапана рассчитывается по формуле:
|
А1=
|
S+0,068
|
106
|
|
323
|
Если известен типоразмер клапана, то его проходное сечение расчитывается по формуле:
S=323(А-210)10-6
Площадь проходного сечения клапана в зависимости от длины посадочного размера представлена в таблице.
| A, мм | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| S, м2 | 0,029 | 0,045 | 0,061 | 0,078 | 0,094 | 0,11 | 0,126 | 0,142 | 0,158 | 0,191 | 0,168 | 0,207 | 0,223 | 0,239 | 0,255 |
