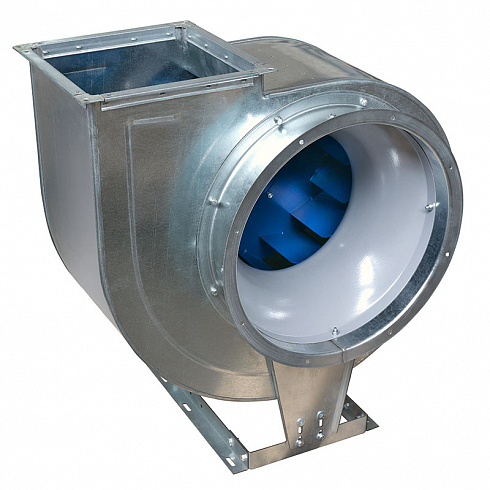

Описание
- Вентилятор низкого давления;
- 13 лопаток, загнутых назад;
- Корпус вентилятора из оцинкованной стали (№ 2,5-8,0) или из углеродистой стали окрашенные (№ 10,0 и более);
- Рама вентилятора из оцинкованной стали (№ 2,5-4,0) или из углеродистой стали окрашенная (№ 5,0 и выше);
- Трехфазный асинхронный двигатель (380 В);
- Конструктивная схема 1 по ГОСТ 5976-90;
- Класс защиты двигателя IP54.
Технические характеристики радиальных вентиляторов серии BP 80-75
№ вентилятора |
Частота вращения, об/мин |
Тип электродвигателя |
Потребляемая мощность, кВт |
Ток, А | Масса, кг | Цена, руб. |
2,5 |
1500 |
АИР56A4 | 0,12 | 0,54 | 15,1 | 7956 |
АИР56B4 | 0,18 | 0,73 | 14,9 | 7956 | ||
АИР63A4 | 0,25 | 0,89 | 16,3 | 8427 | ||
3000 |
АИР63B2 | 0,55 | 1,4 | 19,7 | 8674 | |
АИР71A2 | 0,75 | 1,84 | 19,7 | 9403 | ||
3,15 |
1500 |
АИР63A4 | 0,25 | 0,89 | 25,7 | 9864 |
АИР63B4 | 0,37 | 1,2 | 26,4 | 9864 | ||
3000 |
АИР80A2 | 1,5 | 3,46 | 35,1 | 12436 | |
АИР80B2 | 2,2 | 4,9 | 39,1 | 12856 | ||
4,0 |
1000 |
АИР63B6 | 0,25 | 1,04 | 40,8 | 11679 |
АИР71A6 | 0,37 | 1,39 | 44,0 | 12330 | ||
1500 |
АИР71B4 | 0,75 | 2,18 | 44,3 | 12739 | |
АИР80A4 | 1,1 | 2,9 | 48,4 | 13950 | ||
3000 |
АИР100L2 | 5,5 | 11,1 | 69,2 | 22043 | |
АИР112M2 | 7,5 | 15,35 | 77,7 | 26293 | ||
5,0 |
1000 |
АИР71B6 | 0,55 | 1,81 | 66,6 | 16991 |
АИР80A6 | 0,75 | 2,4 | 70 | 17633 | ||
1500 |
АИР90L4 | 2,2 | 5,39 | 87,3 | 19393 | |
АИР100S4 | 3,0 | 6,9 | 88,3 | 21684 | ||
6,3 |
1000 |
АИР100L6 | 2,2 | 5,65 | 120 | 28031 |
АИР112MA6 | 3,0 | 7,77 | 135 | 32711 | ||
1500 |
АИР112M4 | 5,5 | 11,7 | 140 | 32123 | |
АИР132S4 | 7,5 | 16,0 | 162,5 | 36253 | ||
8,0 |
1000 |
АИР132S6 | 5,5 | 13,02 | 215 | 53860 |
АИР132M6 | 7,5 | 17,5 | 232 | 55724 | ||
АИР160S6 | 11,0 | 24,75 | 278 | 68257 | ||
1500 |
АИР160M4 | 18,5 | 37,7 | 294 | 73719 | |
АИР180S4 | 22,0 | 44,31 | 319 | 83017 | ||
10,0 |
750 |
АИР160S8 | 7,5 | 18,75 | 394 | 91736 |
АИР160M8 | 11,0 | 26,5 | 414 | 98213 | ||
1000 |
АИР160M6 | 15,0 | 32,6 | 416 | 96991 | |
АИР180M6 | 18,5 | 38,8 | 382 | 109894 | ||
АИР200M6 | 22,0 | 45,1 | 495 | 126239 | ||
АИР200L6 | 30,0 | 60,0 | 490 | 136146 | ||
12,5 |
750 |
АИР200M8 | 18,5 | 42,0 | 762 | 154511 |
АИР200L8 |
22,0 |
49,5 | 777 |
171435 |
||
АИР225M8 | 30,0 | 64,2 | 834 | 188999 |
Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии BP 80-75
№ вентилятора |
А* |
A1 |
A2 |
A3 |
B max |
B1 |
H** max при 0º |
H** max при 45º |
H** max при 90º |
H1 max |
H2 |
H3 |
d |
d1 |
a |
h |
|||
0º | 45º |
90º, 270º |
135º, 315º |
||||||||||||||||
2,5 | 438 | 593 | 400 | 508 | 250 | 188 | 161 | 560 | 143 | 511 | 641 | 590 | 352 | 208 | 192 | 260 | 289 | 175 | 195 |
3,15 | 552 | 747 | 504 | 640 | 315 | 237 | 203 | 580 | 170 | 638 | 802 | 741 | 420 | 276 | 228 | 320 | 349 | 220 | 240 |
4,0 | 701 | 949 | 640 | 813 | 400 | 301 | 258 | 760 | 200 | 789 | 1017 | 924 | 538 | 350 | 290 | 405 | 434 | 280 | 300 |
5,0 | 876 | 1186 | 800 | 1016 | 500 | 376 | 322 | 1020 | 265 | 937 | 1218 | 1118 | 670 | 438 | 362 | 505 | 534 | 350 | 380 |
6,3 | 110 | 1481 | 991 | 1270 | 630 | 470 | 402 | 1197 | 310 | 1164 | 1525 | 1387 | 795 | 554 | 437 | 636 | 665 | 441 | 470 |
8,0 | 1395 | 1883 | 1265 | 1600 | 800 | 595 | 501 | 1450 | 400 | 1490 | 1917 | 1745 | 920 | 695 | 570 | 800 | 829 | 560 | 585 |
10,0 | 1744 | 2354 | 1581 | 2000 | 1000 | 744 | 626 | 1508 | 470 | 1842 | 2353 | 2156 | 1130 | 869 | 712 | 1000 | 1030 | 700 | 725 |
12,5 | 2126 | 2816 | 1951 | 2492 | 1220 | 906 | 783 | 1688 | 640 | 2281 | 2899 | 2657 | 1390 | 1060 | 891 | 1250 | 1280 | 880 | 912 |
* Размер, зависящий от положения корпуса вентилятора.
** Максимальная высота при различных положениях корпуса вентилятора (0°, 45°, 90°).
Габаритные размеры Bmax и H1max соответственно зависят от устанавливаемого двигателя. Габаритный размер Hmax зависит от положения корпуса и устанавливаемого двигателя.
** Максимальная высота при различных положениях корпуса вентилятора (0°, 45°, 90°).
Габаритные размеры Bmax и H1max соответственно зависят от устанавливаемого двигателя. Габаритный размер Hmax зависит от положения корпуса и устанавливаемого двигателя.
