Арт. 43407

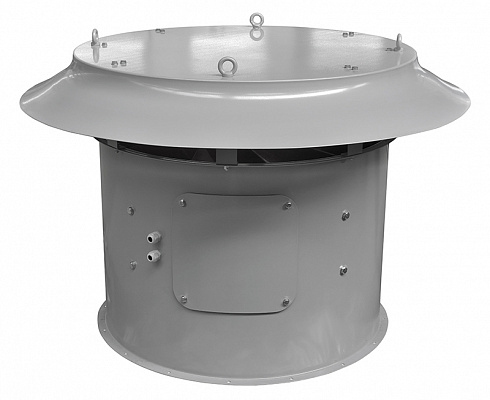

Описание
- Корпус вентилятора выполнен из углеродистой стали;
- Конструкция вентилятора строится на базе ВО 06-300 или ВО 25-188;
- Защита от попадания осадков;
- Климатическое исполнение У;
- Категория размещения 1 по ГОСТ 15150;
- Температура перемещаемых сред от -40°C до +45°C.
Технические характеристики вентиляторов серии ВОП-25-188
|
№ вентилятора |
Номер модификации и кривой |
Напряжение/ частота, В/50Гц |
Угол установки лопаток |
Тип электродвигателя |
Мощность, кВт |
Частота вращения, об/мин |
Ток, А | Цена, руб. | |
| колеса | НА | ||||||||
|
8,0 |
1 |
380 |
35 | 10 | АИР132M4 | 11,0 |
1500 |
23,2 | 72773 |
| 2 | 35 | 5 | АИР132S4 | 7,5 | 15,75 | 68459 | |||
| 3 | 35 | - | АИР112M4 | 5,5 | 11,7 | 54263 | |||
| 4 | 30 | 5 | АИР112M4 | 5,5* | 11,7 | 64617 | |||
| 5 | 30 | - | АИР100L4 | 4,0 | 8,95 | 50747 | |||
|
9,0 |
1 | 35 | 10 | АИР132M4 | 11,0 |
1500 |
23,2 | 82071 | |
| 2 | 35 | 5 | АИР132M4 | 11,0 | 23,2 | 82071 | |||
| 3 | 35 | - | АИР132S4 | 7,5* | 15,75 | 63310 | |||
| 4 | 30 | 5 | АИР132S4 | 7,5 | 15,75 | 76829 | |||
| 5 | 30 | - | АИР132S4 | 7,5 | 15,75 | 63310 | |||
|
10,0 |
1 | 35 | 10 | АИР160M4 | 18,5 |
1500 |
37,7 | 97303 | |
| 2 | 35 | 5 | АИР160S4 | 15,0 | 31,1 | 93221 | |||
| 3 | 35 | - | АИР160S4 | 15,0 | 31,1 | 81401 | |||
| 4 | 30 | 5 | АИР132M4 | 11,0 | 23,2 | 83383 | |||
| 5 | 30 | - | АИР132M4 | 11,0 | 23,2 | 71423 | |||
|
11,2 |
1 | 35 | 10 | АИР132M6 | 7,5* |
1000 |
17,5 | 112773 | |
| 2 | 35 | 5 | АИР132M6 | 7,5 | 17,5 | 112773 | |||
| 3 | 35 | - | АИР132M6 | 7,5 | 17,5 | 99154 | |||
| 4 | 30 | 5 | АИР132S6 | 5,5* | 13,02 | 107736 | |||
| 5 | 30 | - | АИР132S6 | 5,5 | 13,02 | 94271 | |||
|
12,5 |
1 | 35 | 10 | АИР160M6 | 15,0 |
1000 |
32,6 | 121380 | |
| 2 | 35 | 5 | АИР160M6 | 15,0 | 32,6 | 121380 | |||
| 3 | 35 | - | АИР160M6 | 15,0 | 32,6 | 105646 | |||
| 4 | 30 | 5 | АИР160S6 | 11,0 | 24,75 | 116280 | |||
| 5 | 30 | - | АИР160S6 | 11,0 | 24,75 | 99994 | |||
* Двигатель выбран без запаса мощности. Возможны временные перегрузки двигателя, что необходимо учитывать при разработке автоматики.
Варианты исполнений: 1; 2; 4 – с направляющим аппаратом; 3; 5 – без направляющего аппарата.
Габаритные и присоединительные размеры ВОП-25-188 (мм)
| Модель | D | D1 | D2 | H | d | n |
| ВОП-25-188-8,0/30 4,0/1500 | 800 | 829 | 1250 | 695 | 9 | 16 |
| ВОП-25-188-8,0/30-5НА 5,5/1500 | 800 | 829 | 1250 | 893 | 9 | 16 |
| ВОП-25-188-8,0/35 5,5/1500 | 800 | 829 | 1250 | 745 | 9 | 16 |
| ВОП-25-188-8,0/35-10HA 11,0/1500 | 800 | 829 | 1250 | 968 | 9 | 16 |
| ВОП-25-188-8,0/35-5HA 7,5/1500 | 800 | 829 | 1250 | 928 | 9 | 16 |
| ВОП-25-188-9,0/30 7,5/1500 | 909 | 943 | 1350 | 780 | 9 | 16 |
| ВОП-25-188-9,0/30-5HA 7,5/1500 | 909 | 943 | 1350 | 928 | 9 | 16 |
| ВОП-25-188-9,0/35 7,5/1500 | 909 | 943 | 1350 | 780 | 9 | 16 |
| ВОП-25-188-9,0/35-10HA 11,0/1500 | 909 | 943 | 1350 | 968 | 9 | 16 |
| ВОП-25-188-9,0/35-5HA 11,0/1500 | 909 | 943 | 1350 | 968 | 9 | 16 |
| ВОП-25-188-10,0/30 11,0/1500 | 1000 | 1030 | 1500 | 820 | 9 | 16 |
| ВОП-25-188-10,0/30-5HA 11,0/1500 | 1000 | 1030 | 1500 | 968 | 9 | 16 |
| ВОП-25-188-10,0/35 15,0/1500 | 1000 | 1030 | 1500 | 925 | 9 | 16 |
| ВОП-25-188-10,0/35-10HA 18,5/1500 | 1000 | 1030 | 1500 | 1118 | 9 | 16 |
| ВОП-25-188-10,0/35-5HA 15,0/1500 | 1000 | 1030 | 1500 | 1073 | 9 | 16 |
| ВОП-25-188-11,2/30 5,5/1500 | 1134 | 1174 | 1650 | 780 | 9 | 16 |
| ВОП-25-188-11,2/30-5HA 5,5/1500 | 1134 | 1174 | 1650 | 928 | 9 | 16 |
| ВОП-25-188-11,2/35 7,5/1500 | 1134 | 1174 | 1650 | 820 | 9 | 16 |
| ВОП-25-188-11,2/35-10HA 7,5/1500 | 1134 | 1174 | 1650 | 968 | 9 | 16 |
| ВОП-25-188-11,2/35-5HA 7,5/1500 | 1134 | 1174 | 1650 | 968 | 9 | 16 |
| ВОП-25-188-12,5/30 11,0/1500 | 1250 | 1280 | 1750 | 925 | 9 | 16 |
| ВОП-25-188-12,5/30-5HA 11,0/1500 | 1250 | 1280 | 1750 | 1110 | 9 | 16 |
| ВОП-25-188-12,5/35 15,0/1500 | 1250 | 1280 | 1750 | 970 | 9 | 16 |
| ВОП-25-188-12,5/35-10HA 15,0/1500 | 1250 | 1280 | 1750 | 1155 | 9 | 16 |
| ВОП-25-188-12,5/35-5HA 15,0/1500 | 1250 | 1280 | 1750 | 1155 | 9 | 16 |
