Арт. 43411

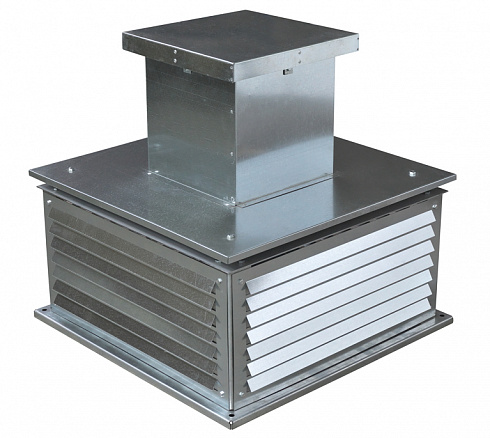

Описание
- Корпус из оцинкованной стали
- Лопатки вентилятора, загнутые назад
- Трехфазный асинхронный двигатель серии АИР
- Защита от попадания осадков в вентиляционный канал (1-я категория размещения по ГОСТ 15150-90)
- Класс защиты электродвигателя IP 54
- Возможны исполнения по теплостойкости 400°С и 600°С
- Возможно изготовление вентиляторов ВКРC-ДУ следующих комплектаций:
- стандартное рабочее колесо;
- модифицированное рабочее колесо.
Технические характеристики крышных вентиляторов серии BKPC
| № вентилятора |
Комплектация | Напряжение/ частота, В/50ГЦ |
Частота вращения, об/мин |
Тип электродвигателя |
Мощность двигателя, кВт |
Ток, А | Цена, руб. (исполнение с теплостойкостью 400С) |
Цена, руб. (исполнение с теплостойкостью 600С) |
| 3,55 |
| | 380 | 1500 | АИР63В4 | 0,37 | 1,2 | 33712 | 28342 |
| || | 1500 | АИР71В4 | 0,75 | 2,18 | 37589 | 39093 | ||
| | | 3000 | АИР80В2 | 2,2 | 4,9 | 35442 | 33121 | ||
| || | 3000 | АИР80В2 | 2,2 | 4,9 | 39960 | 41159 | ||
| 4,0 |
| | 1000 | АИР71В6 | 0,55 | 1,81 | 40481 | 41695 | |
| || | 1500 | АИР71А4 | 0,55 | 1,65 | 38305 | 39454 | ||
| | | 1500 | АИР71В4 | 0,75 | 2,18 | 40798 | 42022 | ||
| || | 3000 | АИР100S2 | 4 | 8,35 | 46914 | 48321 | ||
| | | 3000 | АИР100L2 | 5,5 | 11,1 | 51390 | 52932 | ||
| 4,5 |
|| | 1000 | АИР80А6 | 0,75 | 2,4 | 46698 | 47808 | |
| || | 1500 | АИР80А4 | 1,1 | 2,9 | 46416 | 47808 | ||
| || | 3000 | АИР112М2 | 7,5 | 15,35 | 58750 | 60513 | ||
| 5,0 |
|| | 1000 | АИР71В6 | 0,55 | 1,81 | 48987 | 50457 | |
| | | 1000 | АИР80А6 | 0,75 | 2,4 | 49694 | 51185 | ||
| || | 1500 | АИР80В4 | 1,5 | 3,8 | 48215 | 49661 | ||
| | | 1500 | АИР90L4 | 2,2 | 5,39 | 50564 | 52081 | ||
| 5,6 |
|| | 1000 | АИР80В6 | 1,1 | 3,4 | 52769 | 54352 | |
| || | 1500 | АИР90L4 | 2,2 | 5,39 | 55295 | 56954 | ||
| 6,3 |
|| | 1000 | АИР90L6 | 1,5 | 4,2 | 55893 | 57570 | |
| | | 1000 | АИР100L6 | 2,2 | 5,65 | 54896 | 56543 | ||
| | | 1500 | АИР112М4 | 5,5 | 11,7 | 59985 | 61785 | ||
| || | 1500 | АИР112М4 | 5,5 | 11,7 | 63298 | 65197 | ||
| 7,1 |
|| | 750 | АИР100L8 | 1,5 | 4,45 | 54610 | 56248 | |
| || | 1000 | АИР112МА6 | 3 | 7,7 | 57924 | 59662 | ||
| || | 1500 | АИР132S4 | 7,5 | 15,75 | 61290 | 63129 | ||
| 8,0 |
|| | 750 | АИР112МА8 | 2,2 | 6,12 | 63692 | 65603 | |
| || | 1000 | АИР132S6 | 5,5 | 13,02 | 67485 | 69510 | ||
| | | 1000 | АИР132М6 | 7,5 | 17,5 | 72962 | 75151 | ||
| || | 1500 | АИР160S4 | 15 | 31,1 | 78528 | 80884 | ||
| 9,0 |
|| | 750 | АИР132S8 | 4 | 10,6 | 75796 | 78070 | |
| || | 1000 | АИР132М6 | 7,5 | 17,5 | 77185 | 79501 | ||
| || | 1500 | АИР180М4 | 30 | 58,6 | 107151 | 110366 | ||
| 10,0 |
|| | 750 | АИР160S8 | 7,5 | 18,75 | 109095 | 112368 | |
| | | 750 | АИР160М8 | 11 | 26,5 | 119819 | 123414 | ||
| || | 1000 | АИР160М6 | 15 | 32,6 | 110975 | 114304 | ||
| | | 1000 | АИР200М6 | 22 | 45,1 | 141991 | 146251 | ||
| 11,2 |
|| | 750 | АИР160М8 | 11 | 26,5 | 172213 | 177379 | |
| || | 1000 | АИР200L6 | 30 | 60 | 191960 | 197719 | ||
| 12,5 |
|| | 750 | АИР180М8 | 15 | 35,66 | 208982 | 215251 | |
| | | 750 | АИР225М8 | 30 | 64,2 | 215257 | 221715 | ||
| || | 1000 | АИР225М6 | 37 | 72 | 245851 | 253227 |
Габаритные и присоединительные размеры вентиляторов серии BKPC
| Номер вентилятора | D | H | L | L1 | d | D1 | M | n |
| 3,5 | 406 | 502 | 522 | 480 | 12 | 384 | M6 | 8 |
| 4,0 | 457 | 573 | 567 | 525 | 12 | 434 | M6 | 8 |
| 4,5 | 515 | 666 | 617 | 580 | 12 | 484 | M6 | 8 |
| 5,0 | 579 | 716 | 667 | 625 | 12 | 534 | M6 | 16 |
| 5,6 | 644 | 802 | 727 | 690 | 12 | 594 | M6 | 16 |
| 6,3 | 721 | 902 | 797 | 760 | 12 | 665 | M6 | 16 |
| 7,1 | 811 | 1016 | 877 | 840 | 15 | 745 | M8 | 16 |
| 8,0 | 914 | 1145 | 1207 | 1105 | 15 | 829 | M8 | 16 |
| 9,0 | 1030 | 1288 | 1227 | 1125 | 25 | 939 | M8 | 16 |
| 10,0 | 1159 | 1432 | 1417 | 1315 | 15 | 1030 | M8 | 16 |
| 11,0 | 1287 | 1696 | 1447 | 1345 | 15 | 1164 | M8 | 16 |
| 12,5 | 1287 | 1696 | 1697 | 1595 | 15 | 1164 | M8 | 16 |
