Описание

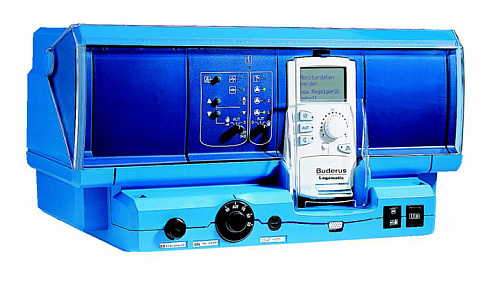

Корпус систем управлений Logamatic 4211/4212 выполнен из утилизируемой
пластмассы; в базовую комплектацию системы управления входят
соединительные клеммы, имеющие цветовую и цифровую кодировку,
соответственно аппаратнопрограммному обеспечению. Другие соединительные
клеммы расположены на соответствующем функциональном модуле в строго
определенном порядке.
Базовая комплектация системы управления Logamatic 4211 для низких и средних мощностных диапазонов включает:
• устройства безопасности (регулируемый предохранительный ограничитель температуры) и переключатель для возможного ручного режима
• пульт управления MEC2
При расширении комплектации дополнительными модулями и коммуникационными узлами область применения может быть оптимально адаптирована к условиям эксплуатации установки:
• Функциональные модули для отопительных контуров со смесителем, загрузочной системы, разъем EIB и др.
• Модем Logamatic KW4103 ECOKOM C (система дистанционного контроля Logamatic)
• Программное обеспечение к системе дистанционного контроля Logamatic
Основными функциональными элементами системы управления Logamatic 4211 являются модуль контроллер CM431 и центральный модуль ZM422. У каждого из них имеются собственные задачи по регулированию, управлению и контролю. Выполненные на основе микропроцессорной техники, они поддерживают режим регулирования по наружной температуре низкотемпературного, конденсационного котла или котла с технологией Eco stream (регулирование Ecostream должно проходить в этом случае через исполнительный орган отопительного контура) с одноступенчатой, двухступенчатой, двумя одноступенчатыми или модулированными горелками. Дополнительно в базовую комплектацию могут быть включены один отопительный контур без смесителя, как вариант, насос котлового контура и приготовление воды для ГВС с функцией термической дезинфекции и управлением циркуляционного насоса.
Возможно выполнение различных высокотехнологичных функций, таких как автоматическое определение отопительной кривой в зависимости от типа здания и системы, адаптация и оптимизация, автоматическое распознавание комплектации, переключение режимов лето-зима, архивирование данных всех программ и параметров и многое другое.
Базовая комплектация традиционной системы управления Logamatic 4212 для режима с постоянной температурой котловой воды или в соединении с надсистемой управления (шкаф управления 4411 или автоматика другого производителя) включает:
• устройства безопасности (регулируемый предохранительный ограничитель температуры и регулятор температуры), а также кнопку проверки предохранительного ограничителя температуры
• центральный модуль ZM425 с термометром котловой воды и двумя разъемами для счетчика отработанных часов
При расширении комплектации дополнительными модулями область применения может быть оптимально адаптирована к условиям эксплуатации котла.
Дополнительные модули ZM426 (дополнительный STB) и ZM427 (котловой модуль для работы низкотемпературоного котла с обеспечением условий в обратной линии и котлов с технологией Ecostream, а также с блокировкой котла, имеющей задержку по времени)
Основные функции выполняют двухступенчатый регулятор температуры и регулируемый предохранительный ограничитель температуры.
| Обозначение | Цена, руб |
| Logamatic 4211 | 95378 |
| Logamatic 4212 | 40838 |
