Арт. 44684
Описание

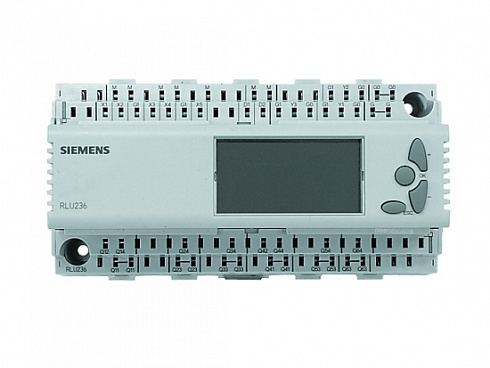

Контроллеры предназначены для использования в системах вентиляции, кондиционирования и холодоснабжения. Универсальные контроллеры разработаны для управления следующими параметрами: температура, относительная/абсолютная влажность, давление/перепад давления, поток воздуха, качество воздуха в помещении, энтальпия.
Три режима работы: комфорт (Comfort), экономия (Economy) и защита (Protection).
В режимах Comfort и Economy существует возможность индивидуальной настройки установок обогрева и охлаждения. Установка и изменение температуры возможны при помощи комнатного модуля или задатчика (пассивного).
Универсальный контроллер имеет две последовательности на нагрев и две последовательности на охлаждение и может использоваться как контроллер с режимами Р-, PI или PID-регулирования, или как дифференциальный контроллер.
Контроллер может быть сконфигурирован, как каскадный регулятор температуры с ограничением температуры приточного воздуха. Каждая последовательность может быть настроена на плавное регулирование (аналоговый выход 0-10 В, шаговый переключатель). Основной ограничитель (по минимальному/максимальному значению с PI-режимом на каждом последовательном контроллере или по абсолютному значению), или ограничитель температуры (например, максимальное
ограничение перепада температур в комнате/на притоке). Индивидуальная блокировка последовательностей.
Обеспечивают управление насосами, а также их автоматический запуск при низкой температуре наружного воздуха или по сигналу необходимости нагрева (кроме контроллера RLU220).
Обеспечивает активную защиту от обмерзания.
Управляют смесительными воздушными заслонками или устройствами рекуперации, а также многоступенчатыми устройствами с шаговым переключателем (максимум 6 ступеней) и аналоговым выходом.
Каждый контроллер содержит до 39 запрограммированных приложений. При вводе в эксплуатацию в контроллере должен быть выбран соответствующий тип приложения. При этом активизируются все необходимые функции и отключаются все невостребованные.
| Контроллер | Универсальные входы |
Цифровые входы |
Аналоговые выходы |
Релейные выходы |
Количество контуров регулирования |
| RLU 220 | 4 | 1 | 2 | 0 | 1 |
| RLU 222 | 4 | 1 | 2 | 2 | 1 |
| RLU 236 | 5 | 2 | 3 | 6 | 2 |
| Питание | |
| Напряжение | АС 24 В±20% |
| Частота | 50/60 Гц |
| Потребляемая мощность RLU 220, RLU222 | 5 Вт |
| Потребляемая мощность RLU 236 | 6 Вт |
| Предохранитель | max 10 A |
| Входы измеренных значений | |
| Датчики пассивные | LG-Ni1000, Pt1000 |
| Датчики активные | DC 0...10 B |
| Источники сигналов пассивные | 0...2500 Ом |
| Источники сигналов активные | DC 0...10 B |
| Напряжение цифровых входов | DC 15 B |
| Ток цифровых входов | 5 мА |
| Аналоговые выходы | |
| Выходное напряжение | DC 0...10 B |
| Выходной ток | 1 мА |
| Электрические коммуникации | |
| Клеммники | Пружинные |
| Сечение подключаемых проводов | 0,6-2,5 мм² |
| Условия окружающей среды при работе | |
| Температура | 0...50°С |
| Влажность | 5...95% (без конденсата) |
| Класс защиты корпуса | IP 20 |
| Релейные выходы | |
| Переключающее напряжение | максимум АС 265 В, минимум АС 19 В |
| Ток при 250 В | минимум 5 мА |
| Ток при 19 В | минимум 20 мА |
| Ток коммутации | максимум 10 А |
| Тип | Цена, руб |
| RLU 220 | 16920 |
| RLU 222 | 21640 |
| RLU 236 | 40615 |
