Описание

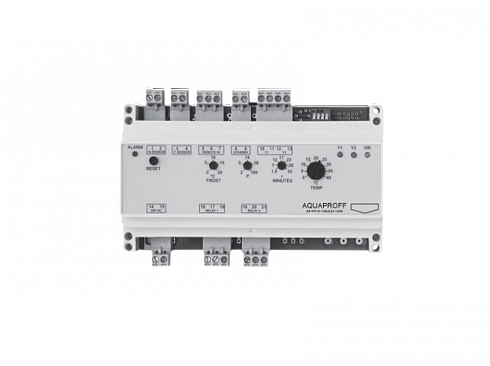

Комплексный контроллер Aquaproff AP-FP-1/W (E) H-1/HE
Назначение:
Плавное регулирование температуры путем управления водяными нагревателями и охладителями.
Защита от замерзания водяных калориферов.
Применение:
Шкафы управления для систем вентиляции, отопления, кондиционирования.
Плавное регулирование температуры путем управления водяными нагревателями и охладителями.
Защита от замерзания водяных калориферов.
Применение:
Шкафы управления для систем вентиляции, отопления, кондиционирования.
Конструкция и материалы:
- 2 аналоговых выхода 0-10 В - можно использовать для 2 последовательных ступеней нагрева или одной ступени нагрева, а второй - охлаждения;
- 2 аналоговых выхода 0-10 В - можно использовать для 2 последовательных ступеней нагрева или одной ступени нагрева, а второй - охлаждения;
- Органы управления на лицевой панели.
- Вход для датчиков температуры типа PT1000.
- Сигнализация аварийных режимов.
- Вход для датчиков температуры типа PT1000.
- Сигнализация аварийных режимов.
Регулирование производительности:
Пропорциональное (П, Р) и пропорционально-интегральное (ПИ, PI) регулирование для быстро изменяющейся температуры.
Пропорциональное (П, Р) и пропорционально-интегральное (ПИ, PI) регулирование для быстро изменяющейся температуры.
Встроенная защита от замерзания.
Функция "горячий режим" при отключенном вентиляторе.
Функция "горячий режим" при отключенном вентиляторе.
Монтаж:
В шкаф управления.
В шкаф управления.
На DIN-рейку.
Преимущества:
Высокая точность.
Простота использования.
Высокая точность.
Простота использования.
Технические данные:
| Aquaproff AP-FP-1/W (E) H-1/HE | |
| Напряжение питания, В (50Гц) | 24±155=/~ |
| Потребляемая мощность, ВА | 6 |
| Диапазон регулирования температуры, °С | 0...40 |
| Выходной сигнал Y1 и H2, В | =0-10 |
| Уставка P,°C | 2-100 |
| Уставка I, мин | 1,5-33 |
| Уставка аварийной температуры, °С | 0-20 |
| Дискретный выход 1 | 250 B, 5A, SPDT |
| Дискретный выход 2 | 250 B, 5 A, SPDT |
| Внешняя настройка заданного значения, °С | 0-40 |
| Внешний сигнал заданного значения, В | =0-10 |
| Внешний потенциометр, кОм | 4,7-100 |
| Окружающая температура (рабочая/хранения), °С | -10...1=40/-50...1=70 |
| Степень защиты | IP20 |
| Вес, г | 300 |
