Описание
Контроллеры PAC-AH125, 140,250,500M-J позволяют подключить фреоновую секцию приточной установки к наружному блоку мультизональной VRF-системы City Multi. При этом допускается работа приточной установки в режиме как охлаждения, так и нагрева. Контроль целевой температуры может осуществляться по температуре вытяжного воздуха или приточного воздуха в канале.

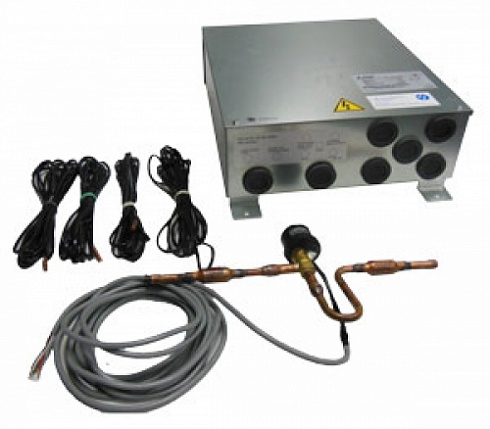

В комплекте с контроллером поставляются 4 термистора с элементами крепления, а также электронный расширительный вентиль.
Управлениеконтроллером может быть организованно с помощью пультов управления PAR-32MAAG или PFR-U02MEDA, поставляемых отдельно, а также с помощью внешних сигналов: сухой контакт-включение/выключение, аналоговый сигнал 0~10 B -целевая температура, сухой контакт-авария. Для взаимодействия с внешними системами предусмотрены выходные сигналы: включено/выключено, авария, оттаивание, управление вентилятором.
На плате контроллера установлен разъём для подключения прибора MAC-333IF-E. Этот прибор обеспечивает альтернативные возможности управления.
PAC-AH125M-J | |||
Типоразмер испарителя | 100 | 125 | |
Холодопроизводительность (мин-макс) | кВт | 9,0-11,2 | 11,2-14,0 |
Теплопроизводительность (мин-макс) | кВт | 10,0-12,5 | 12,5-16,0 |
Номинальный расход воздуха приточной установки (внутренние блоки в системе отсутствуют или работают только в режиме охлаждения) |
м³/час | 2000 | 2500 |
Номинальный расход воздуха приточной установки (внутренние блоки подключены в контур данного наружного блока совместно с приточной установкой) |
м³ /час | 800 | 1000 |
Объём теплообменника приточной установки (мин-макс) | см³ | 1500-2850 | 1900-3550 |
Охлаждение | падение давления в теплообменнике | не более 0,03 МПа | |
температура хладагента на входе в расширительный вентиль LEV | 25°С | ||
температура испарения | 8,5°С | ||
перегрев хладагента в испарителе | 5°С | ||
температура воздуха на входе | 27°С по сухому термометру/19°С по влажному термометру | ||
Нагрев | температура конденсации | ||
переохлаждение хладагента в конденсаторе | 15°С | ||
температура воздуха на входе | 0°С по сухому термометру/-2,9°С по влажному термометру |
