Описание
Контроллеры PAC-AH125, 140,250,500M-J позволяют подключить фреоновую секцию приточной установки к наружному блоку мультизональной VRF-системы City Multi. При этом допускается работа приточной установки в режиме как охлаждения, так и нагрева. Контроль целевой температуры может осуществляться по температуре вытяжного воздуха или приточного воздуха в канале.

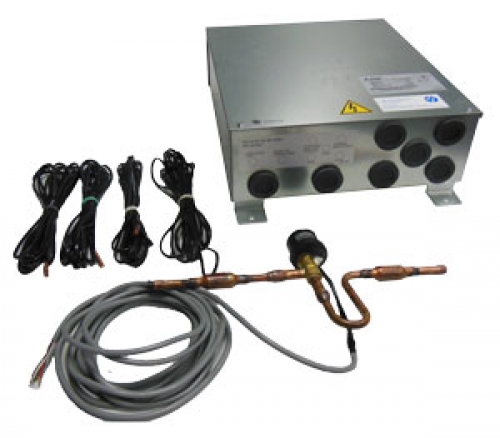

В комплекте с контроллером поставляются 4 термистора с элементами крепления, а также электронный расширительный вентиль.
Управлениеконтроллером может быть организованно с помощью пультов управления PAR-32MAAG или PFR-U02MEDA, поставляемых отдельно, а также с помощью внешних сигналов: сухой контакт-включение/выключение, аналоговый сигнал 0~10 B -целевая температура, сухой контакт-авария. Для взаимодействия с внешними системами предусмотрены выходные сигналы: включено/выключено, авария, оттаивание, управление вентилятором.
На плате контроллера установлен разъём для подключения прибора MAC-333IF-E. Этот прибор обеспечивает альтернативные возможности управления.
| PAC-AH500M-J | |||
| Типоразмер испарителя | 400 | 500 | |
| Холодопроизводительность (мин-макс) | кВт | 36,0-45,0 | 45,0-56,0 |
| Теплопроизводительность (мин-макс) | кВт | 40,0-50,0 | 50,0-63,0 |
|
Номинальный расход воздуха приточной установки (внутренние блоки в системе отсутствуют или работают только в режиме охлаждения) |
м³/час | 8000 | 10000 |
|
Номинальный расход воздуха приточной установки (внутренние блоки подключены в контур данного наружного блока совместно с приточной установкой) |
м³ /час | 3200 | 4000 |
| Объём теплообменника приточной установки (мин-макс) | см³ | 6000-11400 | 7500-14200 |
| Охлаждение | падение давления в теплообменнике | не более 0,03 МПа | |
| температура хладагента на входе в расширительный вентиль LEV | 25°С | ||
| температура испарения | 8,5°С | ||
| перегрев хладагента в испарителе | 5°С | ||
| температура воздуха на входе | 27°С по сухому термометру/19°С по влажному термометру | ||
| Нагрев | температура конденсации | ||
| переохлаждение хладагента в конденсаторе | 15°С | ||
| температура воздуха на входе | 0°С по сухому термометру/-2,9°С по влажному термометру | ||
