Описание

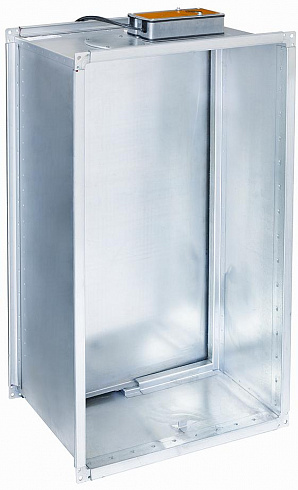

Клапан стандартного (канального, т.е. с подсоединением воздуховода хотя бы с одной стороны) исполнения состоит из корпуса прямоугольной формы, заслонки и привода, расположенного снаружи корпуса. Корпус изготавливается из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 320 мм, с подсоединяемыми фланцами, изготовленными из стандартных шин и уголков. Заслонка коробчатого типа изготавливается из оцинкованной стали и набивается внутри огнестойким теплоизолирующим материалом.
Воздухозаборные клапаны КВП–МС предназначены для открытия проемов в ограждающих конструкциях приточно-вытяжных каналов систем как общеобменной, так и противодымной вентиляции и могут устанавливаться в проеме наружной стены здания или сооружения. Температура с наружной стороны от - 60 С до +50 С.
Температура в помещении от-30ºС (без дополнительного обогрева привода) до +50 С, относительная влажность до 90%.
Клапан необходимо защищать от попадания во внутрь воды и снега.
Вид климатического исполнения УХЛ2 по ГОСТ 15150-69.
Клапан изготавливается по ТУ4854-001-18166385-02.
Сертификаты соответствия
№ РОСС RU.СА81.Н00420 ГОССТАНДАРТА РОССИИ,
№РСС RU.СА81.Н00540 выдан Федеральным центром сертификации Госстроя России.
Основные геометрические характеристики клапана КВП-МС
1. Корпус; 2. Заслонка; 3. Привод;
А - типоразмер клапана вдоль оси вращения заслонки, мм
В - типоразмер клапана перпендикулярно оси, мм.
Типоразмер клапана равен типоразмеру подсоединяемого воздуховода.
ВЫЛЕТ ЗАСЛОНКИ ЗА ПРЕДЕЛЫ КОРПУСА КЛАПАНА КВП-МС, мм
|
В
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
750
|
800
|
850
|
900
|
950
|
1000
|
|
а
|
0
|
10
|
35
|
60
|
85
|
110
|
135
|
160
|
185
|
210
|
235
|
260
|
285
|
310
|
335
|
360
|
385
|
410
|
|
в
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
25
|
50
|
75
|
100
|
125
|
150
|
175
|
200
|
225
|
250
|
Площадь проходного сечения клапана КВП-МС-АхВ в зависимости от его типоразмера, м²
|
В
А
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
800
|
900
|
1000
|
|
150
|
0.014
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
200
|
0.020
|
0.028
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
250
|
0.025
|
0.037
|
0.048
|
|
|
|
|
|
|
|
|
|
|
|
|
|
300
|
0.031
|
0.045
|
0.059
|
0.172
|
|
|
|
|
|
|
|
|
|
|
|
|
350
|
0.037
|
0.053
|
0.069
|
0.086
|
0.102
|
|
|
|
|
|
|
|
|
|
|
|
400
|
0.043
|
0.061
|
0.080
|
0.099
|
0.118
|
0.136
|
|
|
|
|
|
|
|
|
|
|
450
|
0.048
|
0.070
|
0.091
|
0.112
|
0.133
|
0.155
|
0.176
|
|
|
|
|
|
|
|
|
|
500
|
0.054
|
0.078
|
0.102
|
0.126
|
0.149
|
0.173
|
0.196
|
0.220
|
|
|
|
|
|
|
|
|
550
|
0.060
|
0.086
|
0.112
|
0.139
|
0.165
|
0.191
|
0.217
|
0.244
|
0.270
|
|
|
|
|
|
|
|
600
|
0.066
|
0.094
|
0.123
|
0.152
|
0.181
|
0.209
|
0.238
|
0.267
|
0.296
|
0.324
|
|
|
|
|
|
|
650
|
0.071
|
0.103
|
0.134
|
0.165
|
0.196
|
0.228
|
0.259
|
0.290
|
0.321
|
0.353
|
0.384
|
|
|
|
|
|
700
|
0.077
|
0.113
|
0.145
|
0.179
|
0.212
|
0.246
|
0.280
|
0.313
|
0.347
|
0.381
|
0.415
|
0.448
|
|
|
|
|
750
|
0.083
|
0.119
|
0.155
|
0.192
|
0.228
|
0.264
|
0.300
|
0.337
|
0.373
|
0.409
|
0.445
|
0.482
|
|
|
|
|
800
|
0.089
|
0.127
|
0.166
|
0.205
|
0.244
|
0.282
|
0.321
|
0.360
|
0.399
|
0.437
|
0.476
|
0.515
|
0.592
|
|
|
|
850
|
0.094
|
0.136
|
0.177
|
0.219
|
0.259
|
0.301
|
0.342
|
0.383
|
0.428
|
0.466
|
0.507
|
0.548
|
0.631
|
|
|
|
900
|
0.100
|
0.144
|
0.188
|
0.232
|
0.275
|
0.319
|
0.363
|
0.408
|
0.450
|
0.494
|
0.538
|
0.581
|
0.669
|
0.756
|
|
|
950
|
0.106
|
0.152
|
0.198
|
0.245
|
0.291
|
0.337
|
0.383
|
0.430
|
0.476
|
0.522
|
0.568
|
0.615
|
0.707
|
0.800
|
|
|
1000
|
0.112
|
0.160
|
0.209
|
0.258
|
0.307
|
0.355
|
0.404
|
0.453
|
0.502
|
0.550
|
0.599
|
0.648
|
0.745
|
0.843
|
0.940
|
МИНИМАЛЬНЫЕ РАЗМЕРЫ ПРОЕМА ДЛЯ УСТАНОВКИ КЛАПАНОВ ОСНОВНЫХ ТИПОРАЗМЕРОВ
|
Типоразмер
АхВ, мм
|
500х600
|
600х800
|
600х1000
|
1200х1000
|
1600х1000
|
1800х1000
|
2400х1000
|
1600х800
|
|
Разм. проема
(А+80)х(В+80)
|
580х680
|
680х880
|
680х1080
|
1280х1080
|
1680х1080
|
1880х1080
|
2480х1080
|
1680х880
|
