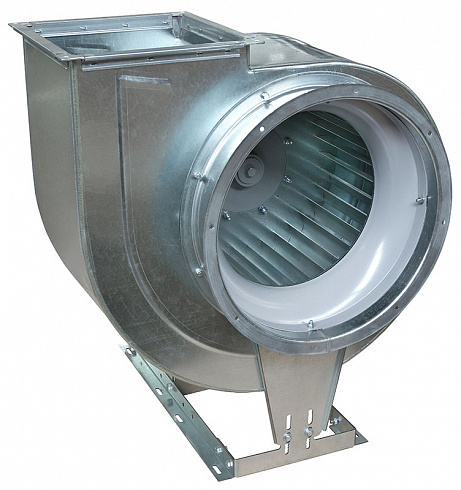

Описание
- Вентилятор среднего давления;
- 32 лопатки, загнутые вперед;
- Корпус вентилятора из оцинкованной стали;
- Рама вентилятора из оцинкованной стали (№ 2,0-4,0) или из углеродистой стали окрашенная (№ 5,0 и более);
- Трехфазный асинхронный двигатель (380 В);
- Конструктивная схема 1 по ГОСТ 5976-90;
- Класс защиты двигателя IP54.
Технические характеристики радиальных вентиляторов серии ВЦ 14-46
№ вентилятора |
Частота вращения, об/мин |
Тип электродвигателя |
Потребляемая мощность, кВт |
Ток, А | Масса, кг | Цена, руб. |
2,0 |
1500 |
АИР56В4 | 0,18 | 0,73 | 14,1 | 7967 |
АИР63А4 | 0,25 | 0,89 | 15,5 | 8387 | ||
АИР63В4 | 0,37 | 1,2 | 16,2 | 8564 | ||
3000 |
АИР80А2 | 1,5 | 3,46 | 24,9 | 10700 | |
АИР80В2 | 2,2 | 4,9 | 28,9 | 11426 | ||
2,5 |
1500 |
АИР71А4 | 0,55 | 1,65 | 22,5 | 9989 |
АИР71В4 | 0,75 | 2,18 | 23 | 10453 | ||
3000 |
АИР90L2 | 3,0 | 6,5 | 34 | 14140 | |
АИР100S2 | 4,0 | 8,7 | 43 | 16530 | ||
АИР100L2 | 5,5 | 11,1 | 49,5 | 17967 | ||
3,15 |
1000 |
АИР71А6 | 0,37 | 1,39 | 29 | 10750 |
АИР71В6 | 0,55 | 1,81 | 30 | 10983 | ||
АИР80А6 | 0,75 | 2,4 | 35 | 12157 | ||
1500 |
АИР80В4 | 1,5 | 4,2 | 54,5 | 12610 | |
АИР90L4 | 2,2 | 5,39 | 51,5 | 14701 | ||
4,0 |
1000 |
АИР80В6 | 1,1 | 3,4 | 49,5 | 15879 |
АИР90L6 | 1,5 | 4,2 | 54,5 | 17633 | ||
АИР100L6 | 2,2 | 5,65 | 62,5 | 20026 | ||
1500 |
АИР100L4 | 4,0 | 8,95 | 58,5 | 21270 | |
АИР112М4 | 5,5 | 11,7 | 89 | 25270 | ||
АИР132S4 | 7,5 | 15,75 | 93,5 | 30424 | ||
5,0 |
1000 |
АИР112МВ6 | 4,0 | 9,85 | 111 | 32430 |
АИР132S6 | 5,5 | 13,02 | 130 | 36300 | ||
АИР132М6 | 7,5 | 17,5 | 147 | 39343 | ||
1500 |
АИР132М4 | 11,0 | 23,2 | 153 | 41273 | |
АИР160S4 | 15,0 | 31,1 | 200 | 55429 | ||
АИР160M4 | 18,5 | 37,7 | 218 | 61290 | ||
АИР180S4 | 22,0 | 44,31 | 243 | 70267 | ||
АИР180М4 | 30,0 | 58,6 | 249 | 78894 | ||
6,3 |
750 |
АИР132М8 | 5,5 | 14,0 | 194 | 49949 |
АИР160S8 | 7,5 | 18,75 | 238 | 61479 | ||
АИР160М8 | 11,0 | 26,5 | 258 | 67454 | ||
1000 |
АИР160S6 | 11,0 | 24,75 | 240 | 60707 | |
АИР160М6 | 15,0 | 32,6 | 285 | 69497 | ||
АИР180М6 | 18,5 | 38,8 | 226 | 81424 | ||
АИР200М6 | 22,0 | 45,1 | 339 | 90277 | ||
8,0 |
750 |
АИР180М8 | 15 | 35,66 | 389 | 91414 |
АИР200М8 | 18,5 | 42,0 | 449 | 110744 | ||
АИР200L8 | 22 | 49,5 | 464 | 126598 | ||
АИР225М8 | 30 | 64,2 | 521 | 142649 | ||
1000 |
АИР225М6 | 37 | 72,0 | 558 | 140699 | |
АИР250S6 | 45 | 87,5 | 633 | 158234 |

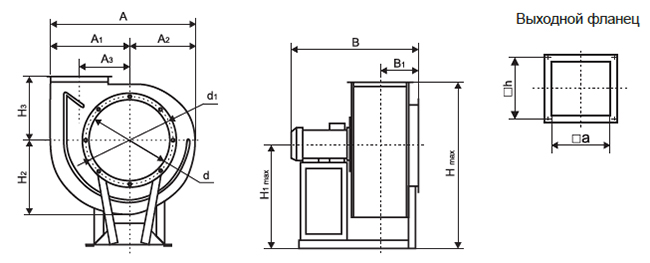

Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВЦ 14-46
№ вентилятора |
А* |
A1 |
A2 |
A3 |
B max |
B1 |
H** max при 0º |
H** max при 45º |
H** max при 90º |
H1 max |
H2 |
H3 |
d |
d1 |
a |
h |
|||
0º | 45º |
90º, 270º |
135º, 315º |
||||||||||||||||
2,0 | 350 | 474 | 320 | 406 | 200 | 150 | 129 | 470 | 130 | 479 | 565 | 539 | 304 | 166 | 154 | 213 | 242 | 140 | 160 |
2,5 | 438 | 593 | 400 | 508 | 250 | 188 | 161 | 560 | 143 | 511 | 641 | 590 | 352 | 208 | 192 | 260 | 289 | 175 | 195 |
3,15 | 552 | 747 | 504 | 640 | 315 | 237 | 203 | 580 | 170 | 638 | 802 | 741 | 420 | 276 | 228 | 320 | 349 | 220 | 240 |
4,0 | 701 | 949 | 640 | 813 | 400 | 301 | 258 | 760 | 200 | 789 | 1017 | 924 | 538 | 350 | 290 | 405 | 434 | 280 | 300 |
5,0 | 876 | 1186 | 800 | 1016 | 500 | 376 | 322 | 1020 | 265 | 937 | 1218 | 1118 | 670 | 438 | 362 | 505 | 534 | 350 | 380 |
6,3 | 110 | 1481 | 991 | 1270 | 630 | 470 | 402 | 1197 | 310 | 1164 | 1525 | 1387 | 795 | 554 | 437 | 636 | 665 | 441 | 470 |
8,0 | 1395 | 1883 | 1265 | 1600 | 800 | 595 | 501 | 1450 | 400 | 1490 | 1917 | 1745 | 920 | 695 | 570 | 800 | 829 | 560 | 585 |
* Размер, зависящий от положения корпуса вентилятора.
** Максимальная высота при различных положениях корпуса вентилятора (0°, 45°, 90°).
Габаритные размеры Bmax и H1max соответственно зависят от устанавливаемого двигателя. Габаритный размер Hmax зависит от положения корпуса и устанавливаемого двигателя.
** Максимальная высота при различных положениях корпуса вентилятора (0°, 45°, 90°).
Габаритные размеры Bmax и H1max соответственно зависят от устанавливаемого двигателя. Габаритный размер Hmax зависит от положения корпуса и устанавливаемого двигателя.
