Арт. 43401
Описание

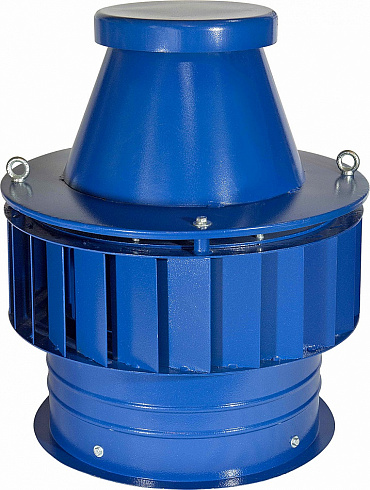

Крышные вентиляторы серии ВКР представляют собой радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками загнутыми назад, устанавливаемые на кровле здания на узлы прохода или монтажные стаканы типа CM.
Возможно изготовление вентиляторов ВКР как в общепромышленном, так и во взрывозащищенном исполнении.
Особенности
- Корпус из углеродистой стали с полимерным покрытием.
- Лопатки, загнутые назад.
- Трехфазный асинхронный двигатель серии АИР.
- Защита от попадания осадков в вентиляционный канал (1-я категория размещения по ГОСТ 15150-90).
- Максимальная температура перемещаемого воздуха 80ºС.
- Класс защиты электродвигателя IP 54.
Технические характеристики крышных вентиляторов серии BKP
| № вентилятора | Потребляемая мощность, кВт |
Напряжение/ частота, В/50ГЦ |
Ток, А | Частота вращения, об/мин |
Тип электродвигателя |
Масса, кг | Цена, руб. |
3.15 |
0,25 | 3/380 |
1,04 | 1000 | АИР63В6 | 31,1 | 12438 |
| 0,25 | 0,89 | 1500 | АИР63А4 | 30,5 | 12438 | ||
| 0,37 | 1,2 | 1500 | АИР63В4 | 31,2 | 12438 | ||
| 4,0 | 0,37 | 1,39 | 1000 | АИР71А6 | 40 | 14529 | |
| 5,0 | 0,75 | 2,4 | 1000 | АИР80А6 | 61 | 18993 | |
| 6,3 |
2,2 | 5,65 | 1000 | АИР100L6 | 100 | 28569 | |
| 3,0 | 7,7 | 1000 | АИР112МА6 | 115 | 33841 | ||
| 5,5 | 11,7 | 1500 | АИР112М4 | 134,5 | 34853 | ||
| 7,5 | 15,75 | 1500 | АИР132S4 | 142,2 | 40536 |

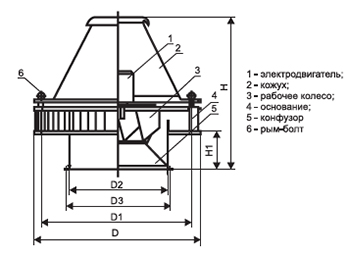

Габаритные и присоединительные размеры (мм) крышных вентиляторов серии BKP
| Модель | D | D1 | D2 | D3 | H | H1 |
| 3,15 | 418 | 392 | 320 | 349 | 560 | 134 |
| 4,0 | 530 | 490 | 405 | 434 | 638 | 170 |
| 5,0 | 663 | 613 | 505 | 534 | 780 | 255 |
| 6,3 | 834 | 772 | 636 | 665 | 977 | 320 |
