Арт. 43408
Описание
- Вентилятор низкого давления;
- Лопатки, загнутые назад;
- Трехфазный асинхронный двигатель (380 В) с повышенным запасом надежности при высоких температурах;
- Рама вентилятора из оцинкованной стали (№4,0) или из углеродистой стали окрашенная (№ 5,0 и более);
- Конструктивная схема 1 по ГОСТ 5976-90;
- Класс защиты двигателя IP54.
| № вентилятора | Частота вращения, об/мин |
Тип электродвигателя | Потребляемая мощность, кВт |
Ток, А | Масса, кг | Цена, руб. ДУ-02 (400 гр.) |
Цена, руб. ДУ-01 (600 гр.) |
| 4,0 |
1000 |
АИР63B6 | 0,25 | 1,04 | 51,3 | 19566 | 20936 |
| АИР71A6 | 0,37 | 1,39 | 54,5 | 19944 | 21340 | ||
1500 |
АИР71B4 | 0,75 | 2,18 | 54,8 | 20493 | 21927 | |
| АИР80A4 | 1,1 | 2,9 | 58,9 | 22113 | 23661 | ||
3000 |
АИР100L2 | 5,5 | 11,1 | 79,7 | 28280 | 29694 | |
| АИР112M2 | 7,5 | 15,35 | 88,2 | 31209 | 33081 | ||
| 5,0 |
1000 |
АИР71B6 | 0,55 | 1,81 | 78,6 | 24264 | 27134 |
| АИР80A6 | 0,75 | 2,4 | 82 | 26209 | 28043 | ||
1500 |
АИР90L4 | 2,2 | 5,39 | 99,3 | 28424 | 30414 | |
| АИР100S4 | 3,0 | 6,9 | 100,3 | 30350 | 32474 | ||
6,3 |
1000 |
АИР100L6 | 2,2 | 5,65 | 157,5 | 36934 | 38520 |
| АИР112MA6 | 3,0 | 7,77 | 172,5 | 40647 | 42680 | ||
1500 |
АИР112M4 | 5,5 | 11,7 | 192 | 40991 | 43041 | |
| АИР132S4 | 7,5 | 16,0 | 200 | 45710 | 47993 | ||
| 8,0 |
1000 |
АИР132S6 | 5,5 | 13,02 | 280 | 67631 | 69660 |
| АИР132M6 | 7,5 | 17,5 | 310 | 69917 | 72951 | ||
| АИР160S6 | 11,0 | 24,75 | 343 | 82610 | 85826 | ||
1500 |
АИР160M4 | 18,5 | 37,7 | 359 | 88451 | 91277 | |
| АИР180S4 | 22,0 | 44,31 | 384 | 96834 | 100464 | ||
10,0 |
750 |
АИР160S8 | 7,5 | 18,75 | 585 | 105044 | 108123 |
| АИР160M8 | 11,0 | 26,5 | 605 | 110871 | 114970 | ||
1000 |
АИР160M6 | 15,0 | 32,6 | 607 | 109381 | 114970 | |
| АИР180M6 | 18,5 | 38,8 | 573 | 122613 | 122193 | ||
| АИР200M6 | 22,0 | 45,1 | 686 | 133749 | 141333 | ||
| АИР200L6 | 30,0 | 60,0 | 681 | 146680 | 152781 | ||
12,5 |
750 |
АИР200M8 | 18,5 | 42,0 | 785 | 166301 | 172687 |
| АИР200L8 | 22,0 | 49,5 | 800 | 180166 | 183769 | ||
| АИР225M8 | 30,0 | 64,2 | 857 | 199066 | 203047 |

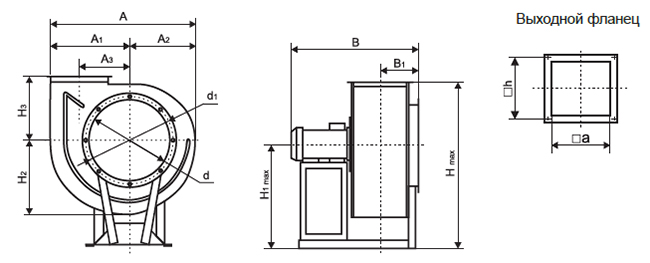

Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии BP 80-75 ДУ
| № вентилятора |
А* | A1 |
A2 |
A3 |
B max |
B1 |
H** max при 0º |
H** max при 45º |
H** max при 90º |
H1 max |
H2 |
H3 |
d |
d1 |
a |
h |
|||
| 0º | 45º | 90º, 270º |
135º, 315º |
||||||||||||||||
| 4,0 | 701 | 949 | 640 | 813 | 400 | 301 | 258 | 760 | 200 | 789 | 1017 | 924 | 538 | 350 | 290 | 405 | 434 | 280 | 300 |
| 5,0 | 876 | 1186 | 800 | 1016 | 500 | 376 | 322 | 1020 | 265 | 937 | 1218 | 1118 | 670 | 438 | 362 | 505 | 534 | 350 | 380 |
| 6,3 | 110 | 1481 | 991 | 1270 | 630 | 470 | 402 | 1197 | 310 | 1164 | 1525 | 1387 | 795 | 554 | 437 | 636 | 665 | 441 | 470 |
| 8,0 | 1395 | 1883 | 1265 | 1600 | 800 | 595 | 501 | 1450 | 400 | 1490 | 1917 | 1745 | 920 | 695 | 570 | 800 | 829 | 560 | 585 |
| 10,0 | 1744 | 2354 | 1581 | 2000 | 1000 | 744 | 626 | 1508 | 470 | 1842 | 2353 | 2156 | 1130 | 869 | 712 | 1000 | 1030 | 700 | 725 |
| 12,5 | 2126 | 2816 | 1951 | 2492 | 1220 | 906 | 783 | 1688 | 640 | 2281 | 2899 | 2657 | 1390 | 1060 | 891 | 1250 | 1280 | 880 | 912 |
* Размер, зависящий от положения корпуса вентилятора.
** Максимальная высота при различных положениях корпуса вентилятора (0°, 45°, 90°).
Габаритные размеры Bmax и H1max соответственно зависят от устанавливаемого двигателя. Габаритный размер Hmax зависит от положения корпуса и устанавливаемого двигателя.

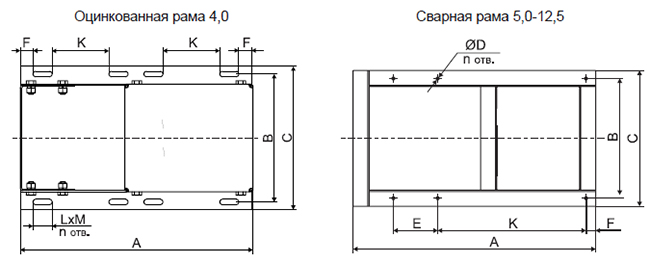

Габаритные и присоединительные размеры (мм) основания рамы радиальных вентиляторов серии BP 80-75 ДУ
| Номер вентилятора | A | B | C | D | E | F | K | L | M | n | Примечание |
| 4,0 |
572 | 290 | 314 | - | 20 | 163 | 30 | 8,5 | 8 | Общепромышленное исполнение и для электродвигателей 7,5 кВт |
|
| 607 | 290 | 314 | - | 20 | 163 | 30 | 8,5 | 8 | Спец. исполнение и дымоудаление | ||
| 5,0 |
710 | 375 | 425 | 8,4 | - | 30 | 255 | - | - | 4 | Тип электродвигателей до АИР 160 |
| 820 | 395 | 445 | 8,4 | - | 30 | 365 | - | - | 4 | Тип электродвигателей до АИР 160-180 | |
| 6,3 |
943 | 480 | 546 | 10 | 220 | 30 | 380 | - | - | 6 | Тип электродвигателей АИР 180 |
| 1043 | 480 | 546 | 10 | 220 | 30 | 457 | - | - | 6 | Тип электродвигателей АИР 180-200 | |
| 8,0 |
1056 | 610 | 670 | 12 | 100 | 670 | - | - | 4 | Тип электродвигателей АИР 132-160 | |
| 1285 | 586 | 646 | 12 | 100 | 670 | - | - | 4 | Тип электродвигателей АИР 180-200 | ||
| 1309 | 660 | 730 | 12 | 100 | 670 | - | - | 4 | Тип электродвигателей АИР 225-250 | ||
| 10 | 1290 | 840 | 900 | 12 | 210 | 880 | - | - | 4 | Для всех исполнений вентиляторов | |
| 12,5 | 1631 | 1004 | 1075 | 12 | 225 | 1130 | - | - | 4 | Для всех исполнений вентиляторов |
