Арт. 43410
Описание

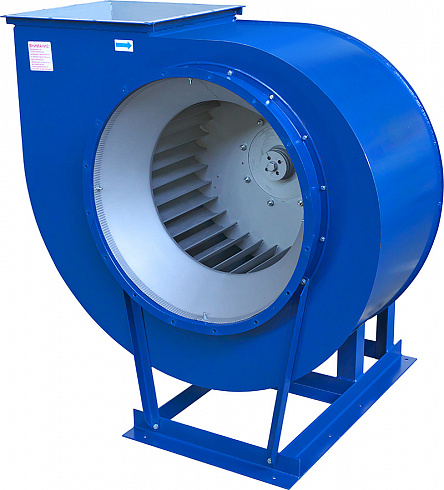

- Вентилятор среднего давления;
- Лопатки, загнутые вперед;
- Трехфазный асинхронный двигатель (380 В);
- Рама вентилятора из оцинкованной стали (№4,0) или из углеродистой стали окрашенная (№ 5,0 и более);
- Конструктивная схема 1 по ГОСТ 5976-90;
- Класс защиты двигателя IP54.
Технические характеристики радиальных вентиляторов серии ВЦ 14-46
| № вентилятора | Частота вращения, об/мин |
Тип электродвигателя | Потребляемая мощность, кВт |
Ток, А | Масса, кг | Цена, руб. ДУ-02 (400 гр.) |
Цена, руб. ДУ-01 (600 гр.) |
4,0 |
1000 |
АИР80В6 | 1,1 | 3,4 | 182,5 | 19877 | 21853 |
| АИР90L6 | 1,5 | 4,2 | 187,5 | 21710 | 23654 | ||
| АИР100L6 | 2,2 | 5,65 | 195,5 | 25130 | 27319 | ||
1500 |
АИР100L4 | 4,0 | 8,95 | 199,5 | 25386 | 27464 | |
| АИР112М4 | 5,5 | 11,7 | 230 | 30414 | 32850 | ||
| АИР132S4 | 7,5 | 15,75 | 238 | 34981 | 37070 | ||
5,0 |
1000 |
АИР112МВ6 | 4,0 | 9,85 | 114 | 37417 | 39981 |
| АИР132S6 | 5,5 | 13,02 | 133 | 42181 | 43710 | ||
| АИР132М6 | 7,5 | 17,5 | 150 | 47814 | 48363 | ||
1500 |
АИР132М4 | 11,0 | 23,2 | 147 | 46111 | 47319 | |
| АИР160S4 | 15,0 | 31,1 | 197 | 57381 | 60693 | ||
| АИР160M4 | 18,5 | 37,7 | 212 | 63141 | 65654 | ||
| АИР180S4 | 22,0 | 44,31 | 237 | 71426 | 74264 | ||
| АИР180М4 | 30,0 | 58,6 | 263 | 83271 | 85694 | ||
6,3 |
750 |
АИР132М8 | 5,5 | 14,0 | 224 | 56360 | 57024 |
| АИР160S8 | 7,5 | 18,75 | 268 | 68618 | 70123 | ||
| АИР160М8 | 11,0 | 26,5 | 288 | 76343 | 76850 | ||
1000 |
АИР160S6 | 11,0 | 24,75 | 270 | 64903 | 66526 | |
| АИР160М6 | 15,0 | 32,6 | 290 | 73161 | 76373 | ||
| АИР180М6 | 18,5 | 38,8 | 256 | 86169 | 89997 | ||
| АИР200М6 | 22,0 | 45,1 | 369 | 95413 | 101051 | ||
8,0 |
750 |
АИР180М8 | 15 | 35,66 | 300 | 102261 | 104157 |
| АИР200М8 | 18,5 | 42,0 | 360 | 121320 | 123846 | ||
| АИР200L8 | 22 | 49,5 | 375 | 136921 | 137511 | ||
| АИР225М8 | 30 | 64,2 | 432 | 154641 | 155830 | ||
1000 |
АИР225М6 | 37 | 72,0 | 415 | 151207 | 153686 | |
| АИР250S6 | 45 | 87,5 | 490 | 169989 | 172377 |
Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВЦ 14-46
| № вентилятора |
А* | A1 |
A2 |
A3 |
B max |
B1 |
H** max при 0º |
H** max при 45º |
H** max при 90º |
H1 max |
H2 |
H3 |
d |
d1 |
a |
h |
|||
| 0º | 45º | 90º, 270º |
135º, 315º |
||||||||||||||||
| 2,0 | 350 | 474 | 320 | 406 | 200 | 150 | 129 | 470 | 130 | 479 | 565 | 539 | 304 | 166 | 154 | 213 | 242 | 140 | 160 |
| 2,5 | 438 | 593 | 400 | 508 | 250 | 188 | 161 | 560 | 143 | 511 | 641 | 590 | 352 | 208 | 192 | 260 | 289 | 175 | 195 |
| 3,15 | 552 | 747 | 504 | 640 | 315 | 237 | 203 | 580 | 170 | 638 | 802 | 741 | 420 | 276 | 228 | 320 | 349 | 220 | 240 |
| 4,0 | 701 | 949 | 640 | 813 | 400 | 301 | 258 | 760 | 200 | 789 | 1017 | 924 | 538 | 350 | 290 | 405 | 434 | 280 | 300 |
| 5,0 | 876 | 1186 | 800 | 1016 | 500 | 376 | 322 | 1020 | 265 | 937 | 1218 | 1118 | 670 | 438 | 362 | 505 | 534 | 350 | 380 |
| 6,3 | 110 | 1481 | 991 | 1270 | 630 | 470 | 402 | 1197 | 310 | 1164 | 1525 | 1387 | 795 | 554 | 437 | 636 | 665 | 441 | 470 |
| 8,0 | 1395 | 1883 | 1265 | 1600 | 800 | 595 | 501 | 1450 | 400 | 1490 | 1917 | 1745 | 920 | 695 | 570 | 800 | 829 | 560 | 585 |
* Размер, зависящий от положения корпуса вентилятора.
** Максимальная высота при различных положениях корпуса вентилятора (0°, 45°, 90°).
Габаритные размеры Bmax и H1max соответственно зависят от устанавливаемого двигателя. Габаритный размер Hmax зависит от положения корпуса и устанавливаемого двигателя.
Габаритные и присоединительные размеры (мм) основания рамы радиальных вентиляторов серии BP 80-75 ДУ
| Номер вентилятора | A | B | C | D | E | F | K | L | M | n | Примечание |
| 4,0 |
572 | 290 | 314 | - | 20 | 163 | 30 | 8,5 | 8 | Общепромышленное исполнение и для электродвигателей 7,5 кВт |
|
| 607 | 290 | 314 | - | 20 | 163 | 30 | 8,5 | 8 | Спец. исполнение и дымоудаление | ||
| 5,0 |
710 | 375 | 425 | 8,4 | - | 30 | 255 | - | - | 4 | Тип электродвигателей до АИР 160 |
| 820 | 395 | 445 | 8,4 | - | 30 | 365 | - | - | 4 | Тип электродвигателей до АИР 160-180 | |
| 6,3 |
943 | 480 | 546 | 10 | 220 | 30 | 380 | - | - | 6 | Тип электродвигателей АИР 180 |
| 1043 | 480 | 546 | 10 | 220 | 30 | 457 | - | - | 6 | Тип электродвигателей АИР 180-200 | |
| 8,0 |
1056 | 610 | 670 | 12 | 100 | 670 | - | - | 4 | Тип электродвигателей АИР 132-160 | |
| 1285 | 586 | 646 | 12 | 100 | 670 | - | - | 4 | Тип электродвигателей АИР 180-200 | ||
| 1309 | 660 | 730 | 12 | 100 | 670 | - | - | 4 | Тип электродвигателей АИР 225-250 |
